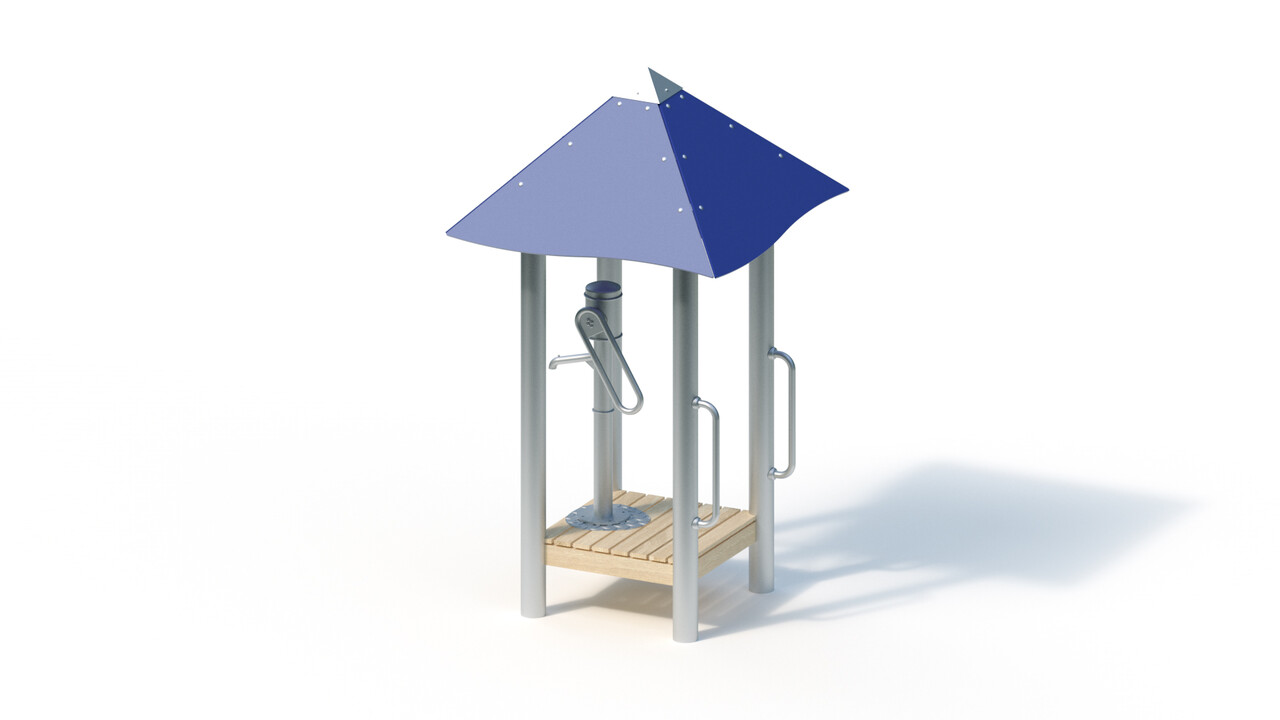

Насос с рукояткой в домике со стойками из нержавеющей стали

Характеристики
  • Размеры (Д х Ш х В)
    1,45 х 1,45 х 2,70 м
  • Место установки (Д х Ш х В)
    4,45 х 4,45 х 2,70 м
  • Кол-во монтажников
    2
  • Время монтажа
    1 час
  • Вес одного элемента max
    45,00 кг
  • Вес общий
    255,00 кг
  • Высота падения
    0,40 м
  • Высота подиума
    0,40 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-33155-502
Цена: 1 644 630
Чертёж
Общее описание

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Пол. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Вертикальные ручки из нержавеющей стали выполнены из трубы Ø33,7 x 2 мм и надежно закреплены на стойках. Крыша с углом наклона 45° изготовлена из устойчивого к атмосферным воздействиям HPL-пластика. HPL-панели толщиной 13 мм закреплены к каркасу крыши из нержавеющей трубы Ø33,7 x 2 мм.

Водяной насос. Водяной насос с рукояткой (арт. № 0-33130-001) крепится на подиум, описание насоса см. отдельно на сайте.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,40 х 0,40 х 0,40 м в количестве 4 шт., объем бетона составит 0,26 м³.

По запросу высылаем 2-D и 3-D чертежи в автокаде.
