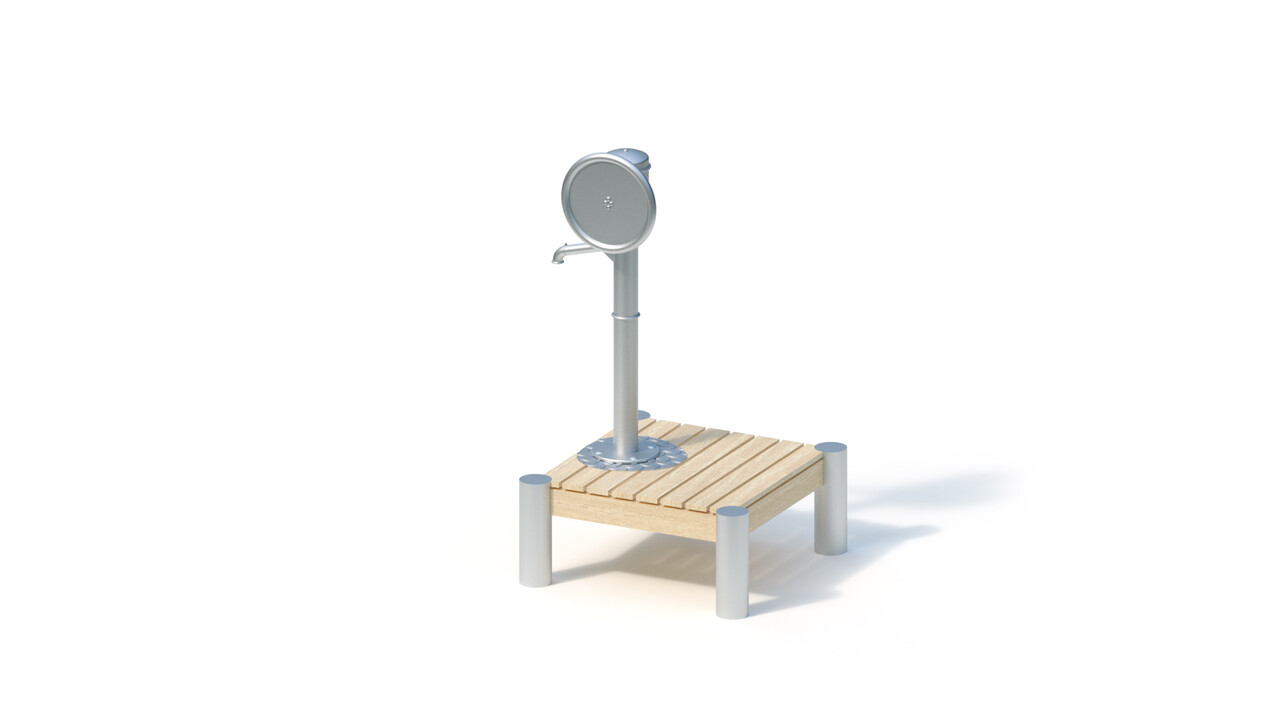

Насос с диском на подиуме со стойками из нержавеющей стали

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Пол. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Водяной насос. Водяной насос с диском (арт. № 0-33131-001) крепится на подиум, описание насоса см. отдельно на сайте.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,40 х 0,40 х 0,40 м в количестве 4 шт., объем бетона составит 0,26 м³.

По запросу высылаем 2-D и 3-D чертежи в автокаде.
