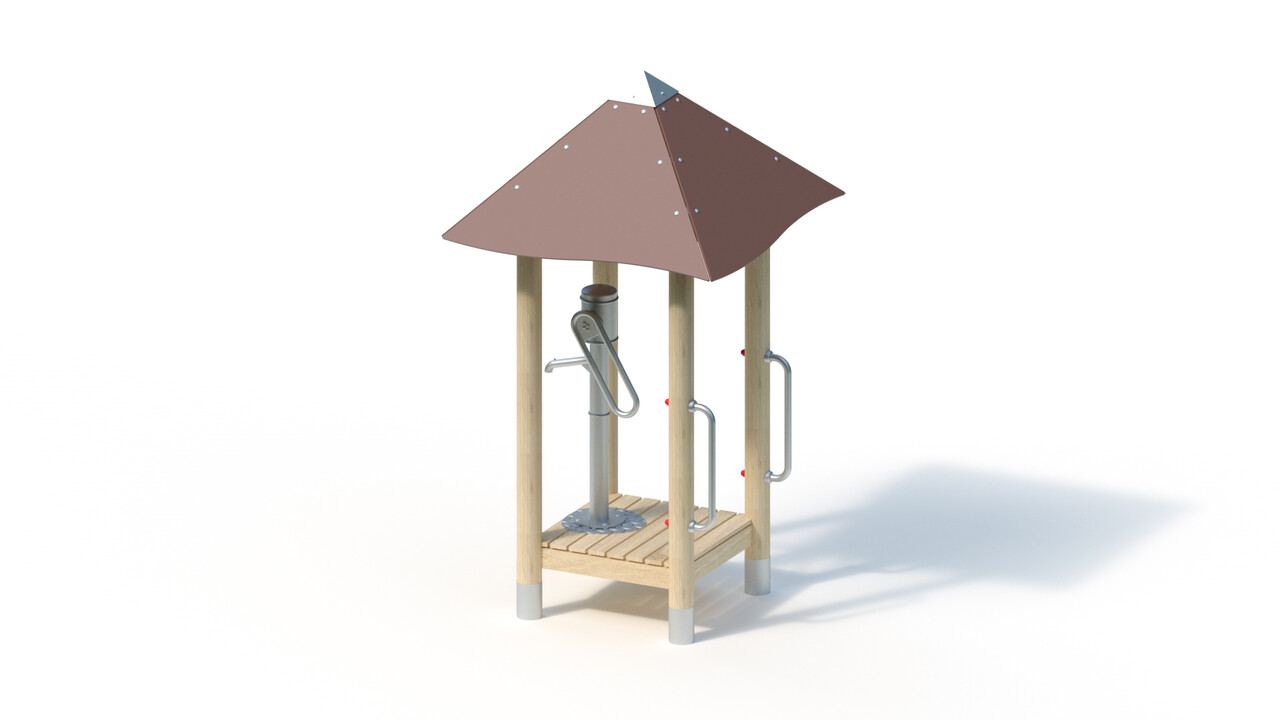

Насос с рукояткой в домике со стойками из дерева

Стойки. Стойки подиума выполнены из акации диаметром 120 мм с фаской. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования. Незащищенные торцевые поверхности закрыты несъемными колпачками из нержавеющей стали.

Пол. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Вертикальные ручки из нержавеющей стали выполнены из трубы Ø33,7 x 2 мм и надежно закреплены на деревянных стойках. Крыша с углом наклона 45° изготовлена из устойчивого к атмосферным воздействиям HPL-пластика. HPL-панели толщиной 13 мм закреплены к каркасу крыши из нержавеющей трубы Ø33,7 x 2 мм.

Водяной насос. Водяной насос с рукояткой (арт. № 0-33130-001) крепится на подиум, описание насоса см. отдельно на сайте.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,40 х 0,40 х 0,40 м в количестве 4 шт., объем бетона составит 0,26 м³.

По запросу высылаем 2-D и 3-D чертежи в автокаде.
