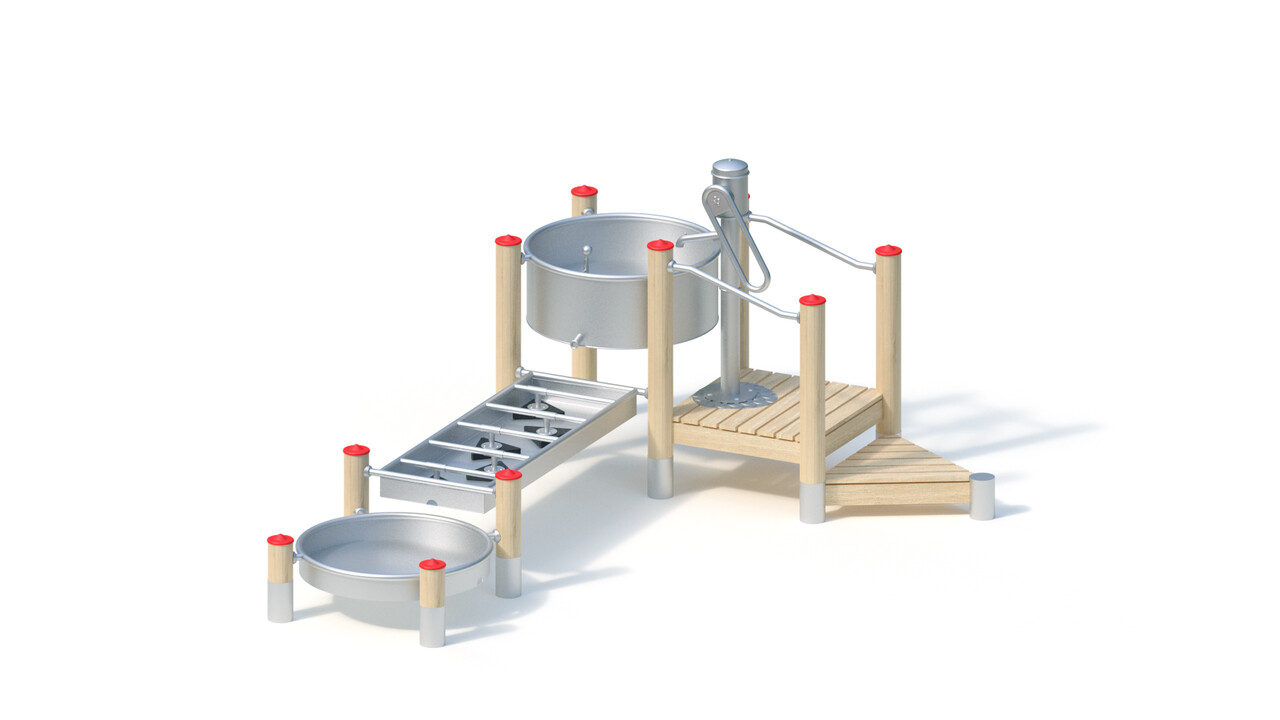

Водная площадка 0-34070-702

Характеристики
  • Размеры (Д х Ш х В)
    3,35 x 2,40 x 1,60 м
  • Место установки (Д х Ш х В)
    6,35 x 5,40 x 1,60 м
  • Кол-во монтажников
    2
  • Время монтажа
    2 часа
  • Вес одного элемента max
    60,00 кг
  • Вес общий
    360,00 кг
  • Высота падения
    0,73 м
  • Высота подиума
    0,20 - 0,40 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34070-702
Цена: 4 078 070
Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Ступенчатые перила размером 0,80 м x 0,15 м выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Соединительные трубки между стойками изготовлены из нержавеющей трубы Ø38 x 2,5 мм.

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Ёмкость. Ёмкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 1 сливную трубу и резиновый конус с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 33,7 мм.

Стол. Стол размером 0,80 x 1,60 м предназначен для создания разнообразных потоков воды с помощью 5 сдвижных призм из HPL пластика.  Сварная конструкция стола имеет толщину листа 2,5 мм, а диаметр трубы кромки 33,7 или 30 мм.

Террасная чаша. Сварная конструкция чаши высотой 0,14 м и диаметром 0,90 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. В основании чаши расположено отверстие для слива воды.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 11 шт., при этом объем бетона составит 0,70 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
