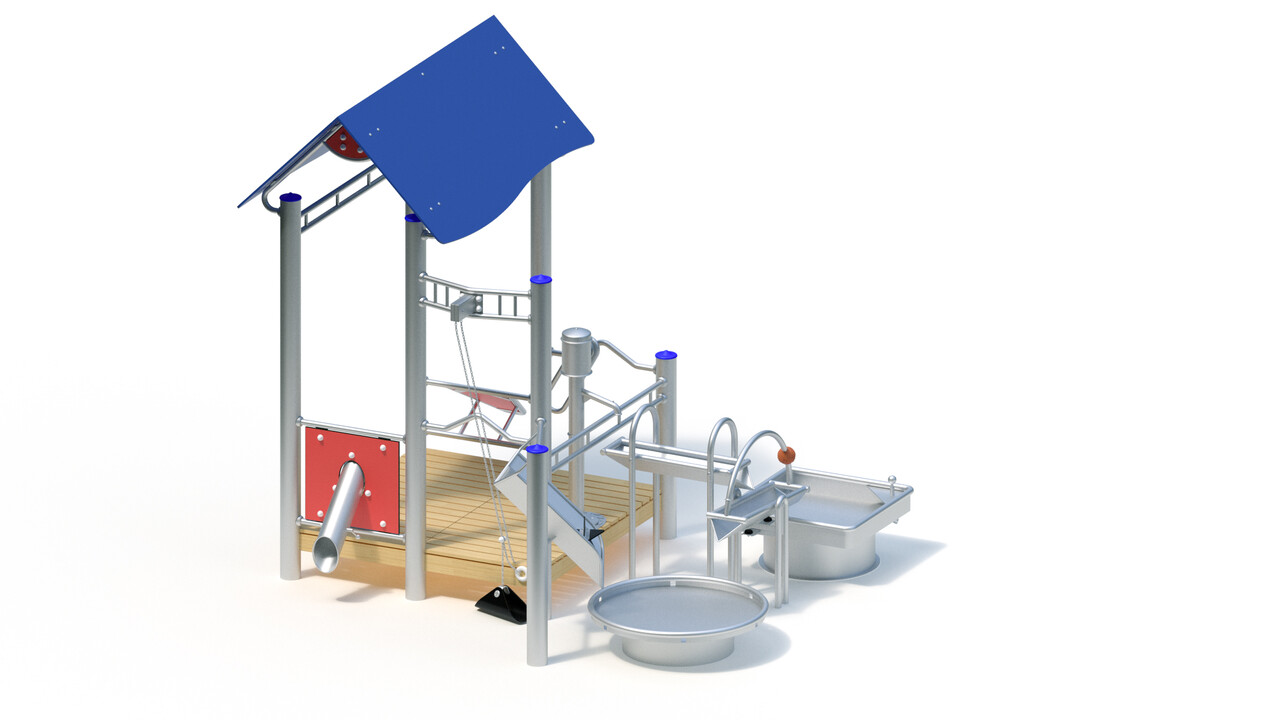

Водная игровая площадка 0-34400-500

Характеристики
  • Размеры (Д х Ш х В)
    3,37 х 2,88 х 2,91 м
  • Место установки (Д х Ш х В)
    6,13 х 5,88 х 2,91 м
  • Кол-во монтажников
    2
  • Время монтажа
    8 часов
  • Вес одного элемента max
    80,00 кг
  • Вес общий
    580,00 кг
  • Высота падения
    0,30 м
  • Высота подиума
    0,30 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-34400-500
Цена: 4 554 310
Общее описание

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Торцы закрыты несъемными колпачками из нержавеющей стали. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Балочные и двойные перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Лестничные ступени изготовлены из нержавеющей трубы Ø 38 x 2,5 мм. Двускатная крыша с углом наклона 45° изготовлена из устойчивого к атмосферным воздействиям HPL-пластика (цвет - синий). HPL-панели толщиной 13 мм закреплены к каркасу крыши из нержавеющей трубы Ø33,7 x 2 мм. Элеватор для песка с транспортным контейнером состоит из резины и нержавеющей цепочки 4 мм. Элеватор выполнен в виде вращающегося элемента, чтобы транспортный контейнер нельзя было втянуть в соседние площадки или открытые пространства. Желоб для песка снабжен резиновым колесом с тканевой вставкой. Нержавеющая труба для песка обрамлена стенкой из ламината HPL и имеет встроенный запорный клапан.

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Желоб 0,80 м. Сварная конструкция желоба с изливом длиной 0,80 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм. Желоб устанавливается с уклоном в сторону излива для беспрепятственного слива воды.

Лоток поворотный. Сварная конструкция лотка высотой около 1,15 м (арт. № 0-33493-000) изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Лоток обладает регулируемым амортизирующим механизмом наклона для двустороннего распределения воды, бортами и каналом для воды с трубой в качестве защиты кромки Ø 38 x 2 мм.

Стол квадратный. Сварная конструкция стола высотой 0,40 м (арт. № 0-33440-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 2 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол круглый. Сварная конструкция стола высотой 0,25 м (арт. № 0-33450-000) с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 6 шт., 0,50 х 0,50 х 0,50 м – 2 шт. 0,50 х 0,70 х 0,50 м – 1 шт., при этом объем бетона составит 0,36 м³.

По запросу высылаем 2-D и 3-D чертежи в автокаде.
