Водная площадка 0-34072-700

Характеристики
  • Размеры (Д х Ш х В)
    3,95 х 3,65 х 1,60 м
  • Место установки (Д х Ш х В)
    6,95 х 6,65 х 1,60 м
  • Кол-во монтажников
    2
  • Время монтажа
    2 часа
  • Вес одного элемента max
    45,00 кг
  • Вес общий
    310,00 кг
  • Высота падения
    0,40 м
  • Высота подиума
    0,40 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34072-700
Цена: 2 609 820
Чертёж

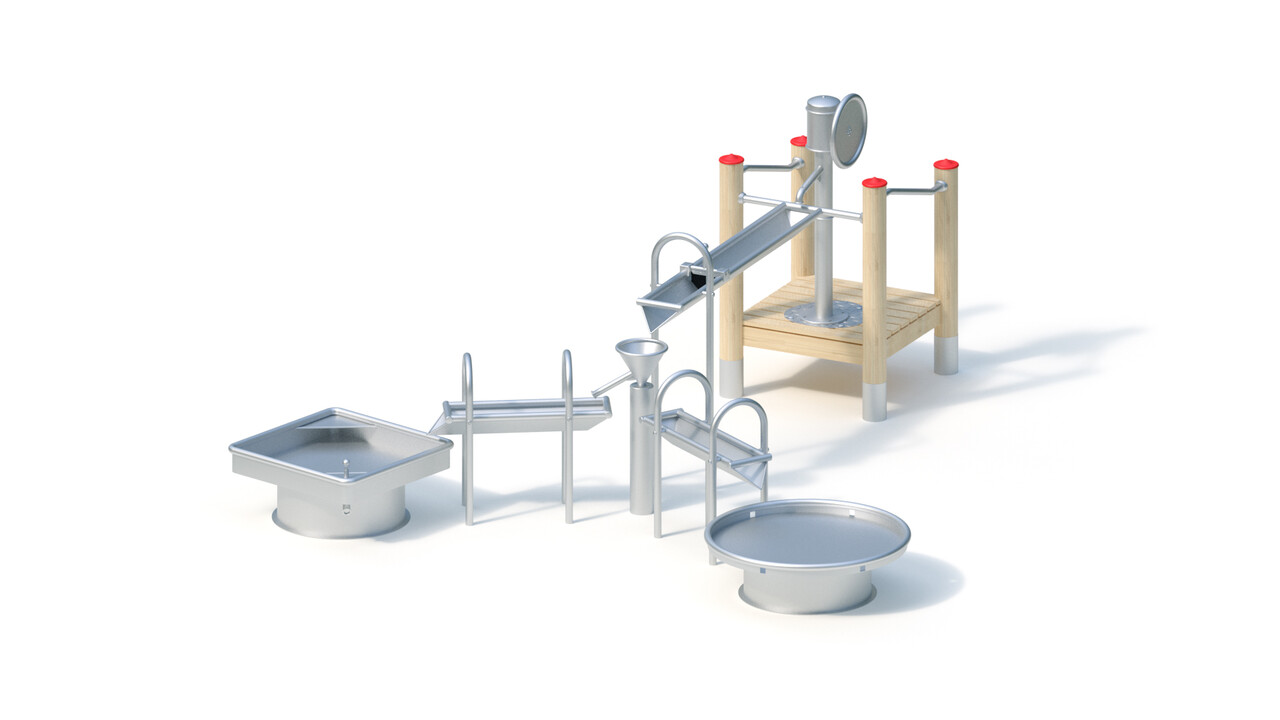

Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Ступенчатые перила выполнены из нержавеющей трубы Ø33,7 x 2,0 мм.

Водяной насос. Водяной насос (арт. № 0-33131-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с диском. На зимний период необходимо снимать диск, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за один поворот диска, насос позволяет произвести 25 поворотов диска в минуту, при этом расход составит 5 л/мин.

Желоб. Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Воронка. Распределительная водяная воронка с наклонным носиком изготовлена из нержавеющей стали. Воронка имеет функцию плавного поворота на 360° и крепится к стойке из нержавеющей трубы Ø 120 х 3 мм.

Желоб (2 шт.). Сварная конструкция желоба с изливом длиной 0,80 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм. Желоб устанавливается с уклоном в сторону излива для беспрепятственного слива воды.

Стол круглый. Сварная конструкция стола высотой 0,25 м (арт. № 0-33450-000) с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол квадратный. Сварная конструкция стола высотой 0,40 м (арт. № 0-33440-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 2 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 5 шт. и 0,50 х 0,50 х 0,50 м – 5 шт., при этом объем бетона составит 0,95 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
