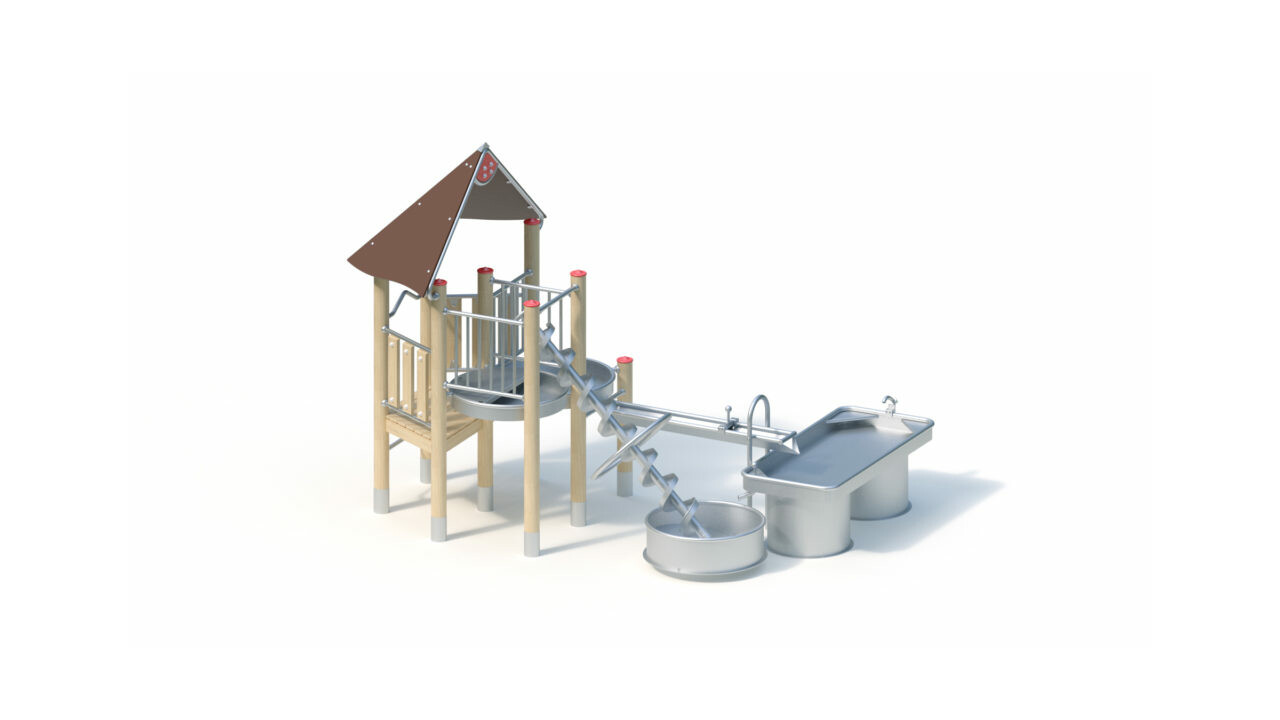

Водная площадка 0-34352-701

Характеристики
  • Размеры (Д х Ш х В)
    3,95 х 2,80 х 3,00 м
  • Место установки (Д х Ш х В)
    6,95 х 6,00 х 3,00 м
  • Кол-во монтажников
    2
  • Время монтажа
    3 часа
  • Вес одного элемента max
    105,00 кг
  • Вес общий
    560,00 кг
  • Высота падения
    1,20 м
  • Высота подиума
    0,8 и 1,2 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34352-701
Цена: 4 411 910
Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Стойки, находящиеся на одном уровне с платформой, не снабжены заглушками. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением.

Навесные детали. Балочные перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Изогнутая труба из нержавеющей стали Ø 33,7 x 2 мм в нижней части водной площадки служит подъемной ступенькой. Двускатная крыша с углом наклона 45° изготовлена из устойчивого к атмосферным воздействиям HPL-пластика (цвет - коричневый). HPL-панели толщиной 13 мм закреплены к каркасу крыши из нержавеющей трубы Ø33,7 x 2 мм. Деревянный парапет из акации размером 125 х 30 мм и решетчатый парапет из нержавеющей трубы 25 х 2мм закреплен между трубами из нержавеющей стали Ø 33,7 х 2 мм.

Ёмкость. Конструкция ёмкости выполнена из сварной нержавеющей стали. В ней предусмотрено устройство крепления подшипника нижней части шнека. Подача воды осуществляется непосредственно в саму ёмкость водной площадки. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Шнек. Конструкция шнека длиной 2,0 м выполнена из сварной нержавеющей стали с роликовыми подшипниками.

Ёмкость распределительная. Сварная конструкция из нержавеющей стали для забора воды с одним отверстием для слива воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 33,7 мм.

Кран.  Кран подачи воды (арт. № 0-33125-000) выполнен из нержавеющей стали. Зажимная часть подходит для крепления к трубе диаметром 38,0 мм. Предусмотрено с обратной стороны подключение к садовому шлангу с насадкой ½” и ¾”.

Стол. Сварная конструкция стола высотой 0,50 м с 1 сливной трубой изготовлена из нержавеющей стали. Габаритные размеры стола 0,84 х 1,84 м и общей высотой 0,65 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Желоб. Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Террасная чаша. Сварная конструкция чаши высотой 0,14 м и диаметром 0,90 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. В основании чаши расположено отверстие для слива воды.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 8 шт., 0,50 х 0,50 х 0,50 м – 1 шт., при этом объем бетона составит 0,70 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
