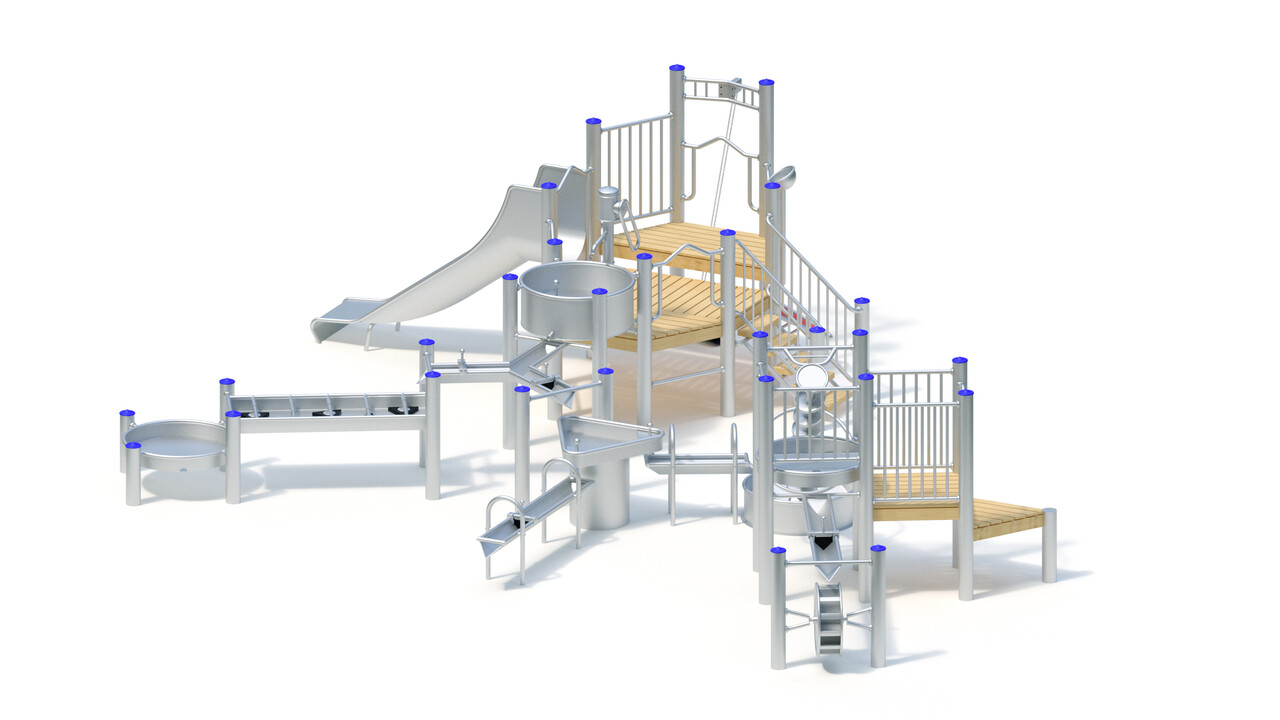

Водная площадка 0-34410-500

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Торцы закрыты несъемными колпачками из нержавеющей стали. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Приставная лестница со ступенями из акации размером 170 x 45 мм привинчена к раме из нержавеющей стали Ø 33,7 x 2 мм, высота ступени 133 мм. Решетчатый парапет из нержавеющей трубы 25 х 2мм закреплен между трубами из нержавеющей стали Ø 33,7 х 2 мм. Элеватор для песка с транспортным контейнером состоит из резины и нержавеющей цепочки 4 мм. Элеватор выполнен в виде вращающегося элемента, чтобы транспортный контейнер нельзя было втянуть в соседние площадки или открытые пространства. Трубка для отвода песка без затвора на полусфере с приваренным кольцом из нержавеющей стали. Песчаная горка из нержавеющей трубы с ламинированной плитой HPL. Балочные и двойные перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Подъемная ступенька из нержавеющей трубы Ø 38 x 2,5 мм имеет защиту от перекручивания. Дополнительный желоб шириной 0,60 м из цельной нержавеющей конструкции, толщина листового металла 2,5 мм, предусмотрена защита от падения над одноместной частью.

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Ёмкость. Ёмкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 1 сливную трубу и резиновый конус с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 33,7 мм.

Желоб Y-образный. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб имеет 2 излива для подачи воды на другие элементы водной площадки.

Затвор (4 шт.). Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Стол. Стол размером 0,80 x 1,60 м предназначен для создания разнообразных потоков воды с помощью 5 сдвижных призм из HPL пластика.  Сварная конструкция стола имеет толщину листа 2,5 мм, а диаметр трубы кромки 33,7 или 30 мм.

Стол треугольный. Сварная конструкция стола высотой 0,75 м (арт. № 0-33481-000) с 2 отверстиями изготовлена из нержавеющей стали. Габаритные размеры стола составляют 0,85 х 0,94 м, а общая высота 0,90 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды.

Террасная чаша. Сварная конструкция чаши высотой 0,14 м и диаметром 0,90 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. В основании чаши расположено отверстие для слива воды.

Желоб 0,80 м. Сварная конструкция желоба с изливом длиной 0,80 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм. Желоб устанавливается с уклоном в сторону излива для беспрепятственного слива воды.

Желоб 1,60 м (2 шт.). Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Ёмкость с нижним креплением шнека. Конструкция ёмкости выполнена из сварной нержавеющей стали. В ней предусмотрено устройство крепления подшипника нижней части шнека. Подача воды осуществляется непосредственно в саму ёмкость водной площадки. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Шнек. Конструкция шнека длиной 2,0 м выполнена из сварной нержавеющей стали с роликовыми подшипниками. Шнек укомплектован маховиком диаметром 0,80 м.

Ёмкость распределительная. Сварная конструкция из нержавеющей стали для забора воды с трубой для слива воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм.

Водяное колесо. Сварная конструкция водяного колеса Ø 0,60 м выполнена из нержавеющей стали.  Колесо состоит из 12 закрытых боковыми стенками лопастей и вращается с помощью роликовых подшипников. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 29 шт., 0,75 х 0,40 х 0,40 м – 1 шт., 0,30 х 0,30 х 0,40 м – 4 шт., при этом объем бетона составит 2,20 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
