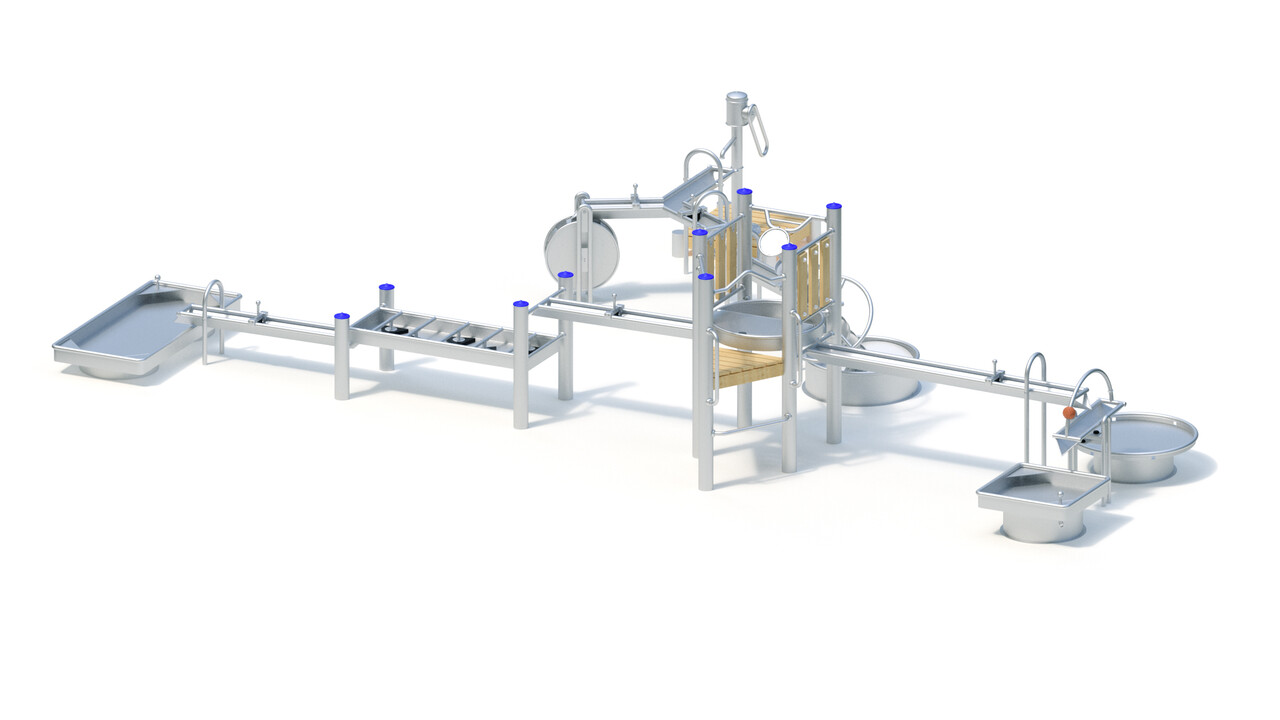

Водная площадка 0-34360-500

Характеристики
  • Размеры (Д х Ш х В)
    9,38 х6,02 х 2,03 м
  • Место установки (Д х Ш х В)
    12,38 х 9,02 х 2,03 м
  • Кол-во монтажников
    3
  • Время монтажа
    20 часов
  • Вес одного элемента max
    85,00 кг
  • Вес общий
    815,00 кг
  • Высота падения
    1,00 м
  • Высота подиума
    0,20 и 0,95 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-34360-500
Цена: 8 149 500
Общее описание

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Торцы закрыты несъемными колпачками из нержавеющей стали. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Балочные и двойные перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Изогнутая труба из нержавеющей стали Ø 33,7 x 2 мм в нижней части водной площадки служит подъемной ступенькой. Деревянный парапет из акации размером 125 х 30 мм закреплен между трубами из нержавеющей стали Ø 33,7 х 2 мм. Вертикальные ручки из нержавеющей стали выполнены из трубы Ø33,7 x 2 мм и надежно закреплены на стойках.

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Желоб Y-образный. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб имеет 2 излива для подачи воды на другие элементы водной площадки.

Водяное колесо. Сварная конструкция водяного колеса Ø 0,60 м выполнена из нержавеющей стали.  Колесо состоит из 12 закрытых боковыми стенками лопастей и вращается с помощью роликовых подшипников. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм.

Желоб 1,60 м (3 шт.). Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор (6 шт.). Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Ёмкость. Конструкция ёмкости выполнена из сварной нержавеющей стали. В ней предусмотрено устройство крепления подшипника нижней части шнека. Подача воды осуществляется непосредственно в саму ёмкость водной площадки. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Шнек. Конструкция шнека длиной 2,0 м выполнена из сварной нержавеющей стали с роликовыми подшипниками. Шнек укомплектован маховиком диаметром 0,80 м.

Ёмкость распределительная. Сварная конструкция из нержавеющей стали для забора воды с трубой для слива воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм.

Желоб 2,40 м. Сварная конструкция желоба длиной 2,40 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Лоток поворотный. Сварная конструкция лотка высотой около 1,15 м (арт. № 0-33493-000) изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Лоток обладает регулируемым амортизирующим механизмом наклона для двустороннего распределения воды, бортами и каналом для воды с трубой в качестве защиты кромки Ø 38 x 2 мм.

Стол круглый. Сварная конструкция стола высотой 0,25 м и диаметром 1,04 м (арт. № 0-33450-000) с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Общая высота стола - 0,32 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол квадратный. Сварная конструкция стола высотой 0,25 м (арт. № 0-33440-000) с 1 сливной трубой изготовлена из нержавеющей стали. Габаритные размеры стола 0,84 х 0,84 м и высотой 0,40 м. Общая высота стола - 0,40 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 2 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол. Стол размером 0,80 x 1,60 м предназначен для создания разнообразных потоков воды с помощью 5 сдвижных призм из HPL пластика.  Сварная конструкция стола имеет толщину листа 2,5 мм, а диаметр трубы кромки 33,7 или 30 мм.

Стол прямоугольный. Сварная конструкция стола высотой 0,25 м (арт. № 0-33445-000) с 1 сливной трубой изготовлена из нержавеющей стали. Габаритные размеры стола 0,84 х 1,84 м и высотой 0,40 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 13 шт., 0,50 х 0,50 х 0,50 м – 6 шт., 0,50 х 0,70 х 0,50 м – 2 шт., при этом объем бетона составит 1,88 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
