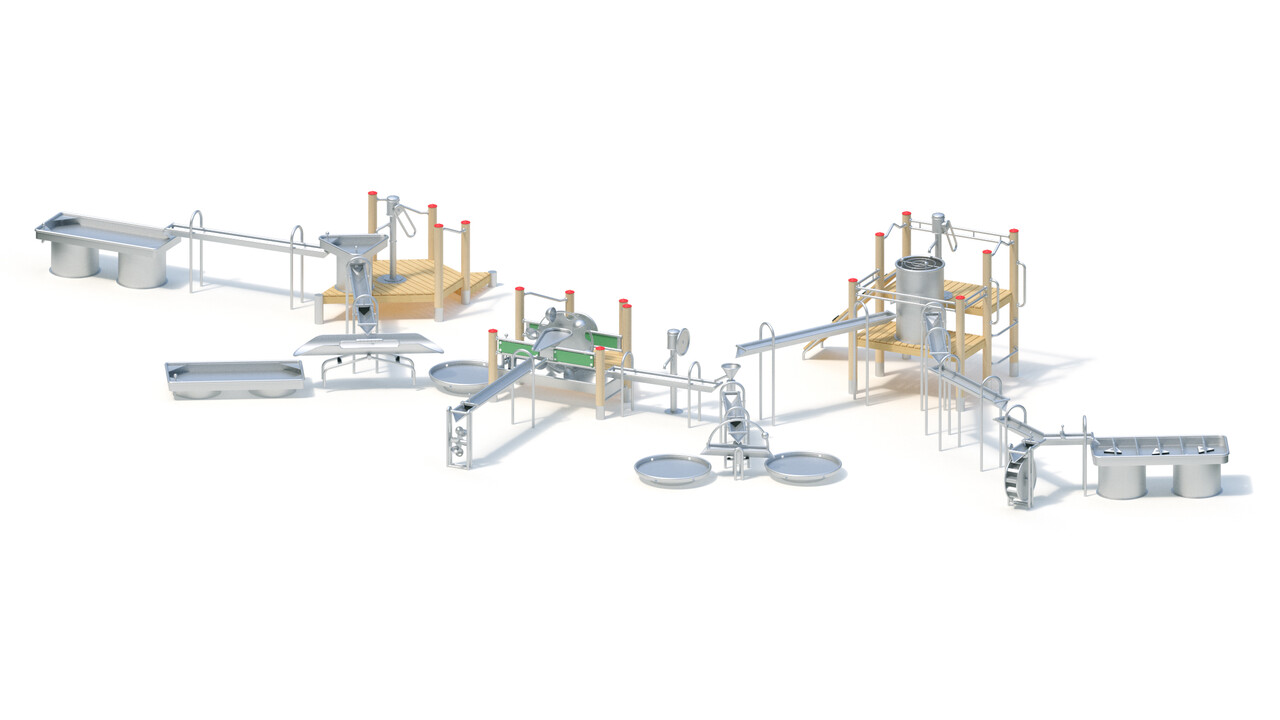

Водная площадка 0-34680-700

Характеристики
  • Размеры (Д х Ш х В)
    18,35 х 7,10 х 2,37 м
  • Место установки (Д х Ш х В)
    21,40 х 10,15 х 2,37 м
  • Кол-во монтажников
    3
  • Время монтажа
    40 часов
  • Вес одного элемента max
    88,00 кг
  • Вес общий
    2030,00 кг
  • Высота падения
    1,30 м
  • Высота подиума
    0,20, 0,40, 0,80 и 1,20 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34680-700
Цена: 23 831 270
Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Стойки, находящиеся на одном уровне с платформой, не снабжены заглушками, а закрыты дисками из нержавеющей стали. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Двойные и ступенчатые перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Подъемные изогнутые ступени из нержавеющей трубы Ø 33,7 мм. Вертикальные ручки для помощи при лазании из нержавеющей стали выполнены из трубы Ø33,7 x 2 мм и надежно закреплены на стойках.

Водяной насос. Водяной насос (арт. № 0-33130-001) и (арт. № 0-33131-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага или за один поворот диска, насос позволяет произвести 25 нажатий на рычаг  или поворотов диска в минуту, при этом расход составит 5 л/мин.

Желоб Y-образный. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб имеет 2 излива для подачи воды на другие элементы водной площадки.

Водяная мельница. Конструкция водяной мельницы выполнена из сварной нержавеющей стали. Сверху элемента водной площадки расположена воронка, под ней 6 чашек, вращающихся на колесе с роликовыми подшипниками.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Колесо с чашами. Сварная конструкция колеса изготовлена из нержавеющей стали. Элемент водной площадки состоит из колеса диаметром 1,05 м с 6 чашами и поддоном для сбора и слива воды. Колесо вращается с помощью роликовых подшипников. Фундаментные блоки для монтажа элемента водной площадки изготавливается по месту. Необходимо отлить бетонные блоки размером 0,40 х 0,40 х 0,40 м в количестве 2 шт., объем бетона составит 0,13 м³.

Желоб. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Воронка. Распределительная водяная воронка с наклонным носиком изготовлена из нержавеющей стали. Воронка имеет функцию плавного поворота на 360° и крепится к стойке из нержавеющей трубы Ø 120 х 3 мм.

Колесо с чашами. Сварная конструкция колеса изготовлена из нержавеющей стали. Элемент водной площадки состоит из колеса диаметром 1,05 м с 6 чашами и поддоном для сбора и слива воды. Колесо вращается с помощью роликовых подшипников. Канал под колесом и поддон выполнены из листовой нержавеющей стали толщиной не менее 2,5 мм, диаметр трубы 38 мм. Конструкция оформлена цветными элементами из HPL пластика.

Резервуар. Сварная конструкция резервуара (арт. 0-33410-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Верхняя решетка служит защитой от проникновения внутрь людей. Резиновый конус с замком предназначен для полного удаления воды из резервуара. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца. Объем воды резервуара составляет 140 л., высота – 1,04 м. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол. Сварная конструкция стола с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол круглый. Сварная конструкция стола с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол треугольный. Сварная конструкция стола с 2 отверстиями изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды.

Лоток поворотный. Сварная конструкция лотка изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Лоток обладает регулируемым амортизирующим механизмом наклона для двустороннего распределения воды, бортами и каналом для воды с трубой в качестве защиты кромки Ø 38 x 2 мм.

Водяные весы. Сварная конструкция водяных весов (арт. № 0-33495-000) изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 20 и 38 мм. Лоток обладает регулируемым амортизирующим механизмом наклона для двустороннего распределения воды.

Стол вихревой. Стол размером 0,80 x 1,60 м предназначен для создания разнообразных потоков воды с помощью 5 сдвижных призм из HPL пластика.  Сварная конструкция стола имеет толщину листа 2,5 мм, а диаметр трубы кромки 33,7 или 30 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 20 шт., 0,50 х 0,50 х 0,50 м – 18 шт., 0,50 х 0,70 х 0,50 м – 1 шт., 0,50 х 0,50 х 0,40 м – 2 шт., 0,30 х 0,30 х 0,40 м – 2 шт., при этом объем бетона составит 4,00 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
