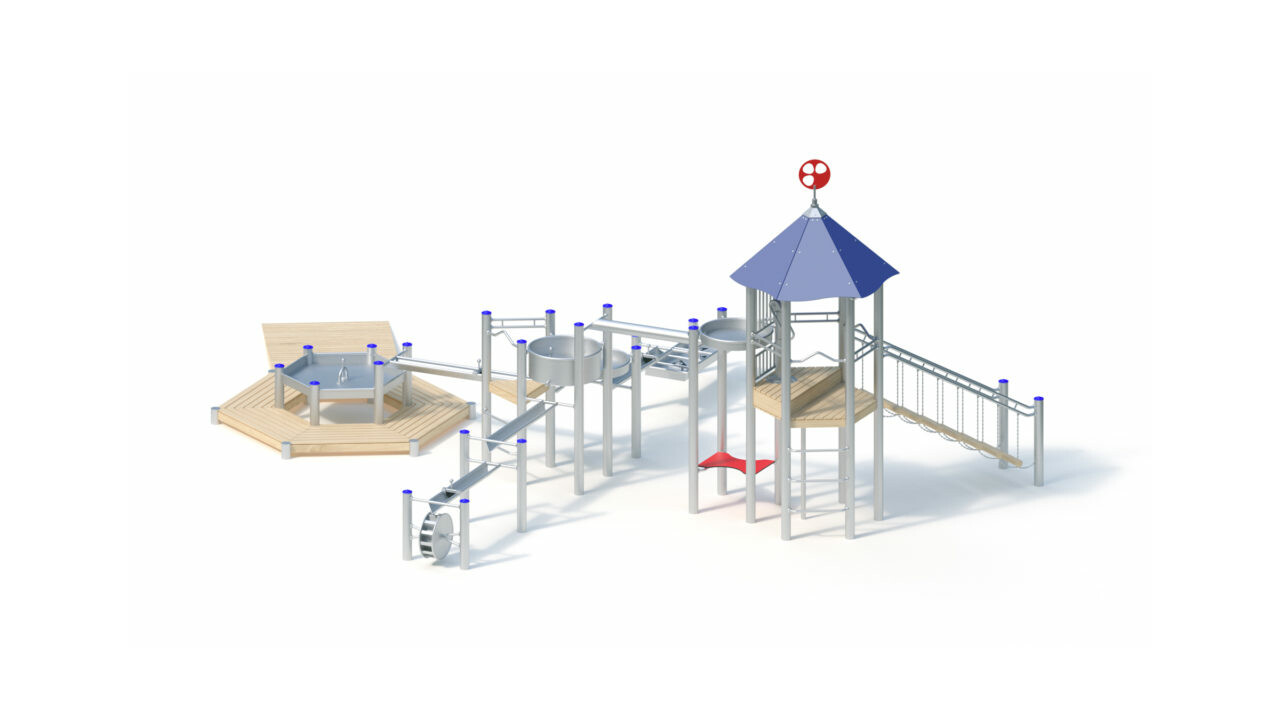

Водная площадка 0-34670-503

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Торцы закрыты несъемными колпачками из нержавеющей стали. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Подиум. Пол подиума изготовлен из досок толщиной 30 мм и бруса по периметру 45 х 100 мм. Высушенный пиломатериал из белой акации строгают, снимают фаску и освобождают от гнилых ветвей. Крепление досок к полу выполнено с принудительной фиксацией с помощью специальных кронштейнов из нержавеющей стали со сплошным болтовым соединением. Для дополнительной прочности используются профилированный лист из нержавеющей стали в качестве основания водяного насоса.

Навесные детали. Качающаяся лестница со ступенями из нержавеющей цепочки размером 0,80 м x 2,40 м закреплена на бревнах из акации Ø 10 см, перила выполнены и ограждения выполнены из нержавеющей стали. Пандус 2,40 м х 1,60 м с уклоном 0,10 м из профильных досок 95 х 30 мм. Балочные и двойные перила, а также стабилизаторы поперечной устойчивости выполнены из нержавеющей трубы Ø33,7 x 2,0 мм. Подъемные изогнутые ступени из нержавеющей трубы Ø 33,7 мм. Вертикальные ручки для помощи при лазании из нержавеющей стали выполнены из трубы Ø33,7 x 2 мм и надежно закреплены на стойках. Решетчатый парапет из нержавеющей трубы 25 х 2мм закреплен между трубами из нержавеющей стали Ø 33,7 х 2 мм. Столик красного цвета размером 0,80 x 0,80 м, изготовлен из цветного устойчивого к атмосферным воздействиям ламината HPL, 15 мм. Тентовая крыша 6 x 0,80 м с углом наклона 45° изготовлена из устойчивого к атмосферным воздействиям HPL-пластика (цвет - синий). HPL-панели толщиной 13 мм закреплены к каркасу крыши из нержавеющей трубы Ø33,7 x 2 мм.

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Террасная чаша. Сварная конструкция чаши высотой 0,14 м и диаметром 0,90 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. В основании чаши расположено отверстие для слива воды.

Труба. Водопроводная нержавеющая труба Ø 154 мм размером 0,80 х 1,60 м служит для подачи воды из террасной чаши в ёмкость. Сварная конструкция имеет наклонный слив и входное отверстие, толщина листового металла не менее 2 мм.

Ёмкость. Ёмкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 1 сливную трубу и резиновый конус с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 33,7 мм.

Желоб 1,60 м (3 шт.). Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор (3 шт.). Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Водяное колесо. Сварная конструкция водяного колеса Ø 0,60 м выполнена из нержавеющей стали.  Колесо состоит из 12 закрытых боковыми стенками лопастей и вращается с помощью роликовых подшипников. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм.

Ёмкость распределительная. Сварная конструкция Ø 0,90 м и общей высотой 0,14 м из нержавеющей стали 2 сливными трубами смещенными на 90°. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм.

Желоб 2,40 м. Сварная конструкция желоба длиной 2,40 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Стол 6-ти гранный. Сварная конструкция шестиугольного стола высотой 0,80 м изготовлена из нержавеющей стали. Габаритные размеры стола 1,40 х 1,70 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм. Отверстие для слива воды имеет резиновый конус и замок для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Стол. Стол размером 0,80 x 1,60 м предназначен для создания разнообразных потоков воды с помощью 5 сдвижных призм из HPL пластика.  Сварная конструкция стола имеет толщину листа 2,5 мм, а диаметр трубы кромки 33,7 или 30 мм.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 37 шт. и 0,30 х 0,30 х 0,40 м – 2 шт., при этом объем бетона составит 2,44 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
