Водная площадка 0-34030-000

Характеристики

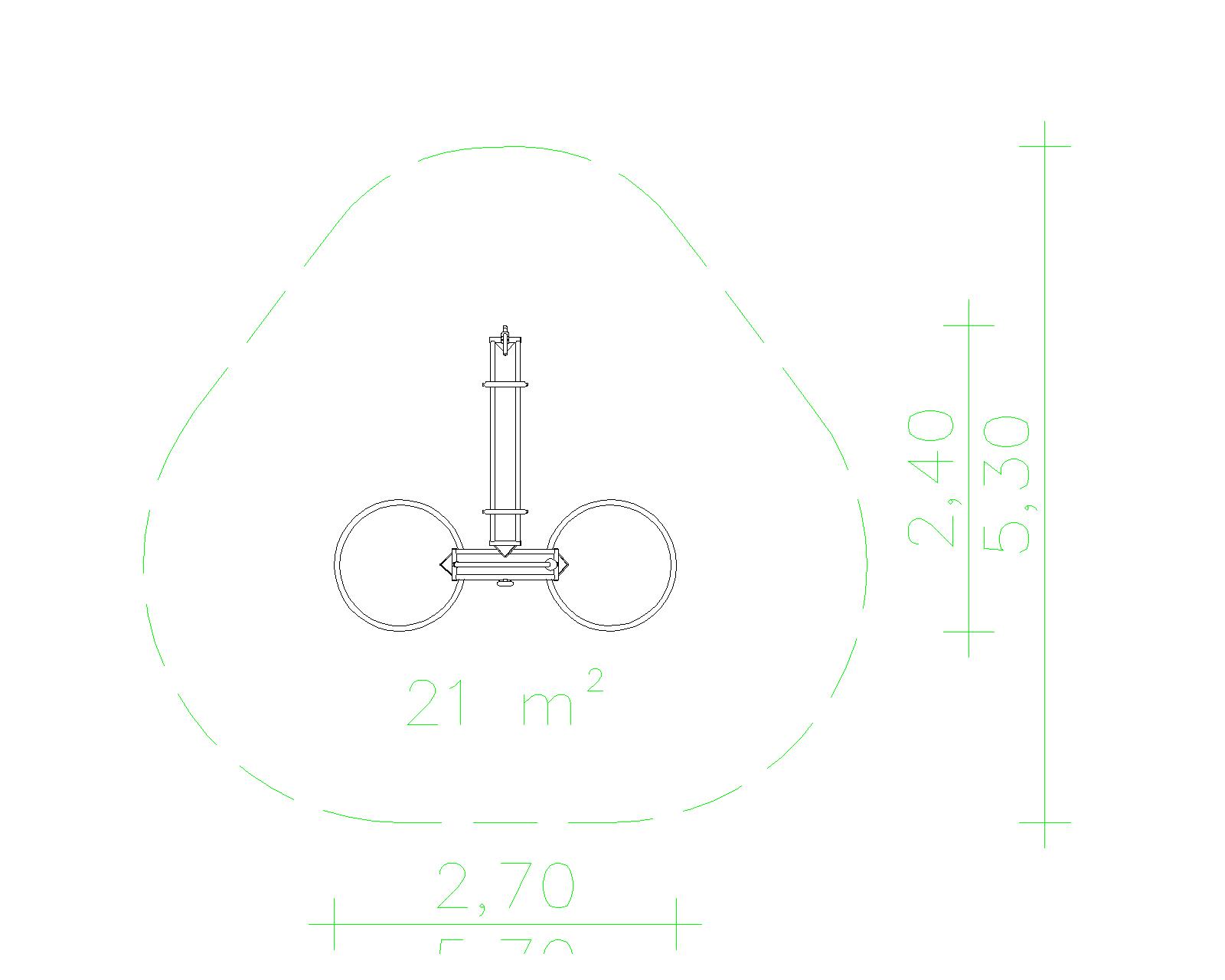

  • Размеры (Д х Ш х В)
    2,70 х 2,40 х 1,05 м
  • Место установки (Д х Ш х В)
    5,70 х 5,40 х 1,05 м
  • Кол-во монтажников
    2
  • Время монтажа
    1 час
  • Вес одного элемента max
    40,00 кг
  • Вес общий
    145,00 кг
  • Высота падения
    0,25 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-34030-000
Цена: 1 337 720

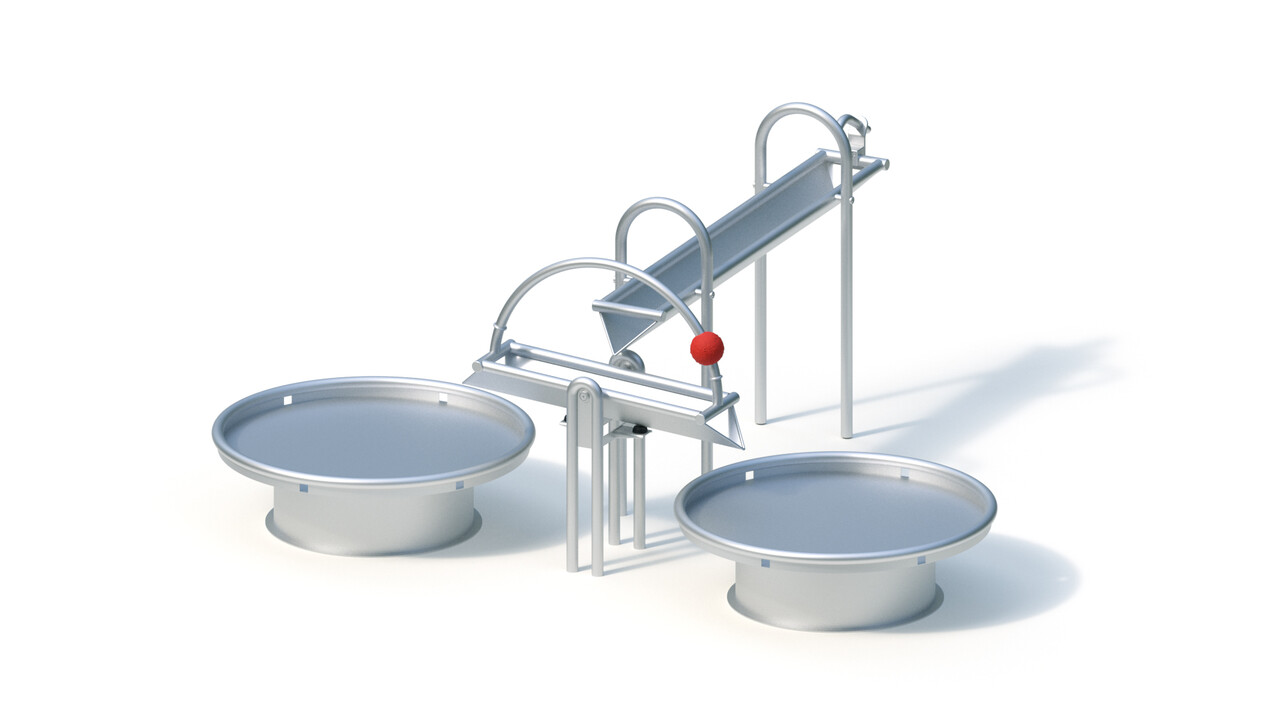

Общее описание

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на кромку желоба, описание насоса см. отдельно на сайте.

Желоб. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Лоток поворотный. Сварная конструкция лотка (арт. № 0-33493-000) изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Лоток обладает регулируемым амортизирующим механизмом наклона для двустороннего распределения воды, бортами и каналом для воды с трубой в качестве защиты кромки Ø 38 x 2 мм.

Стол круглый (2 шт.). Сварная конструкция стола (арт. № 0-33450-000) с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,50 х 0,50 х 0,50 м в количестве 2 шт. и 0,50 х 0,70 х 0,50 м - 1 шт., объем бетона составит 0,43 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
