Водная площадка 0-34050-502

Характеристики
  • Размеры (Д х Ш х В)
    4,15 х 1,85 х 1,40 м

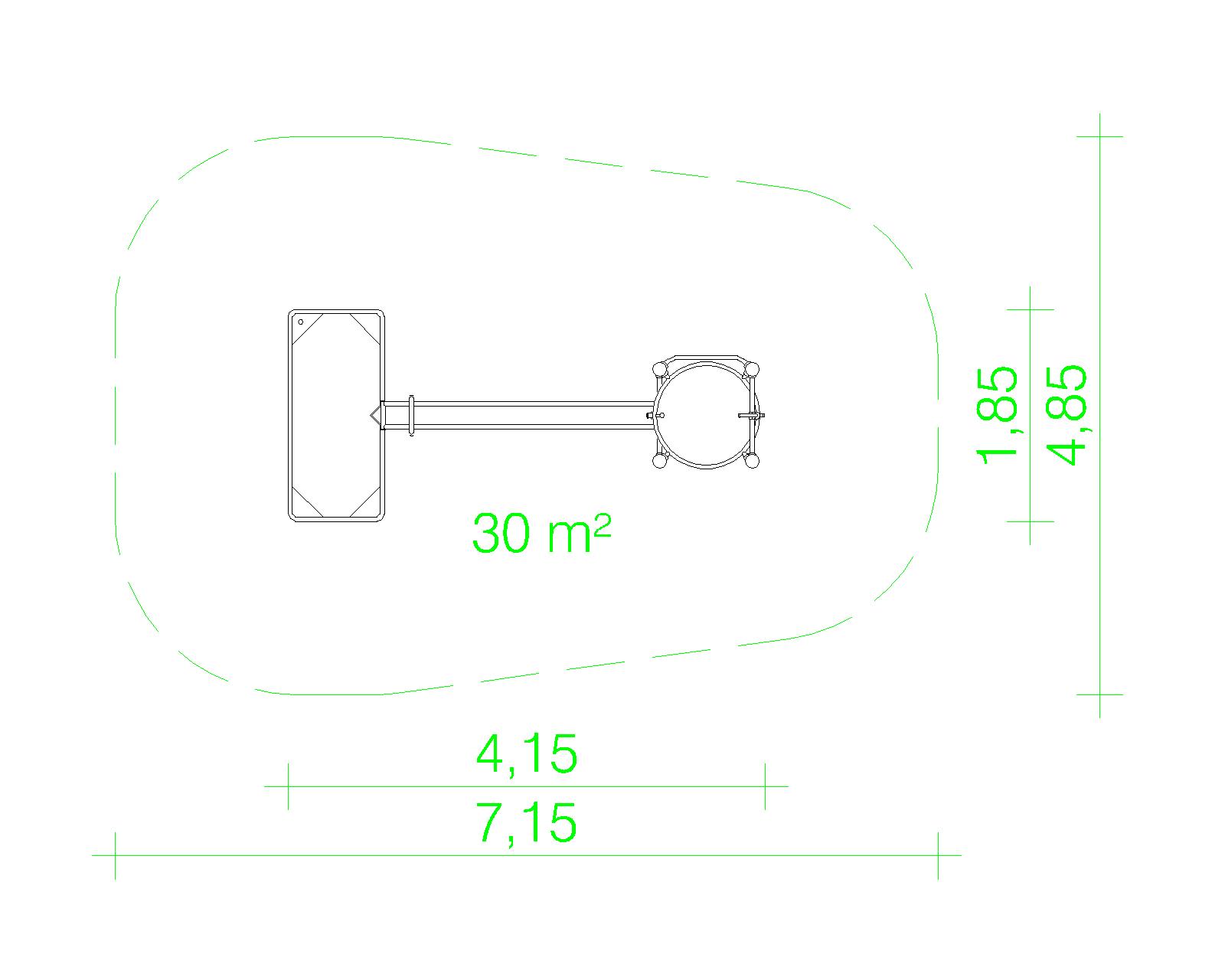

  • Место установки (Д х Ш х В)
    7,15 х 4,85 х 1,40 м
  • Кол-во монтажников
    2
  • Время монтажа
    1 час
  • Вес одного элемента max
    85,00 кг
  • Вес общий
    220,00 кг
  • Высота падения
    0,95 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-34050-502
Цена: 1 663 100

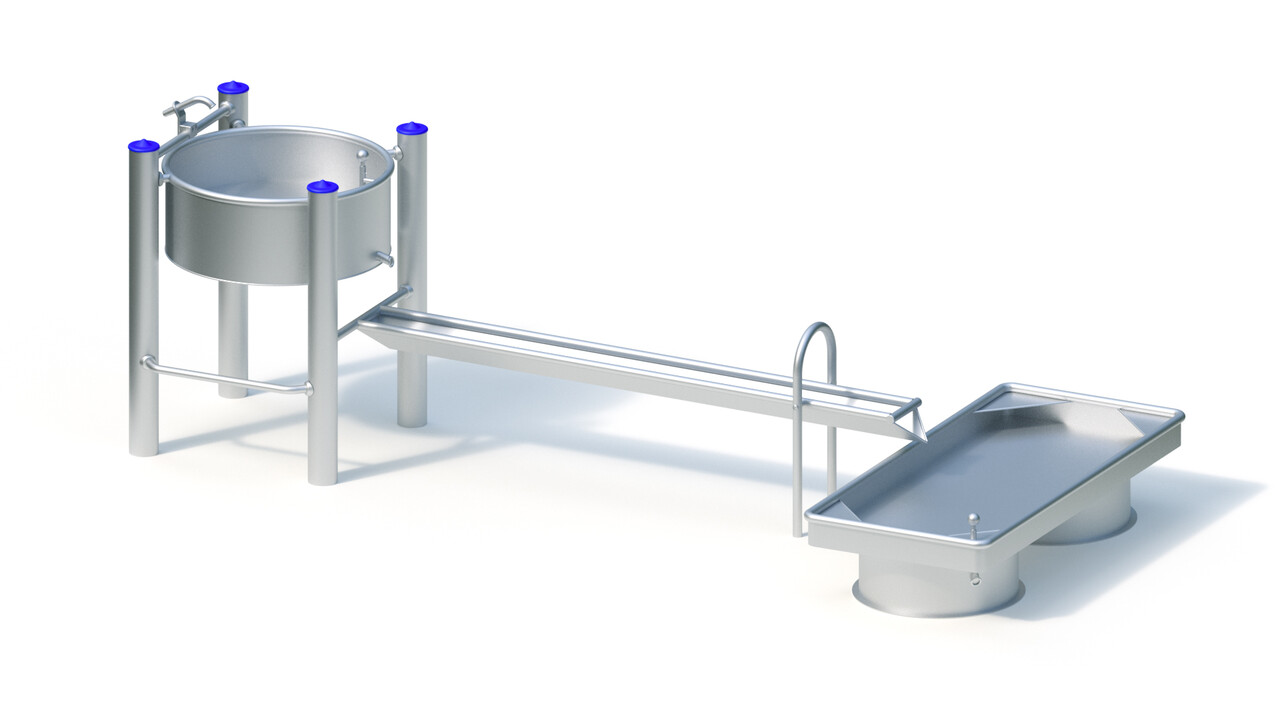

Общее описание

Стойки. Стойки подиума выполнены полностью из нержавеющей стали диаметром 120 мм. Торцы закрыты несъемными колпачками из нержавеющей стали. Нижняя часть стойки имеет конструкцию закладной для бетонирования.

Навесные детали. Соединительные трубки между стойками выполнены из нержавеющей трубы Ø38 x 2,5 мм. Изогнутая труба из нержавеющей стали Ø 33,7 x 2 мм в нижней части водной площадки служит подъемной ступенькой.

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на верхней соединительной опорной трубе Ø 38 мм. С обратной стороны крана предусмотрено подключение к садовому шлангу с насадкой ½” и ¾”.

Ёмкость. Емкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 1 сливную трубу и резиновый конус с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 33,7 мм.

Желоб. Сварная конструкция желоба длиной 2,40 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Стол. Сварная конструкция стола высотой 0,25 м (арт. № 0-33445-000) с 1 сливной трубой изготовлена из нержавеющей стали. Габаритные размеры стола 0,84 х 1,84 м и высотой 0,40 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 4 шт. и 0,50 х 0,50 х 0,50 м - 1 шт., объем бетона составит 0,38 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
