Водная площадка 0-34075-702

Характеристики
  • Размеры (Д х Ш х В)
    5,00 х 3,60 х 1,70 м

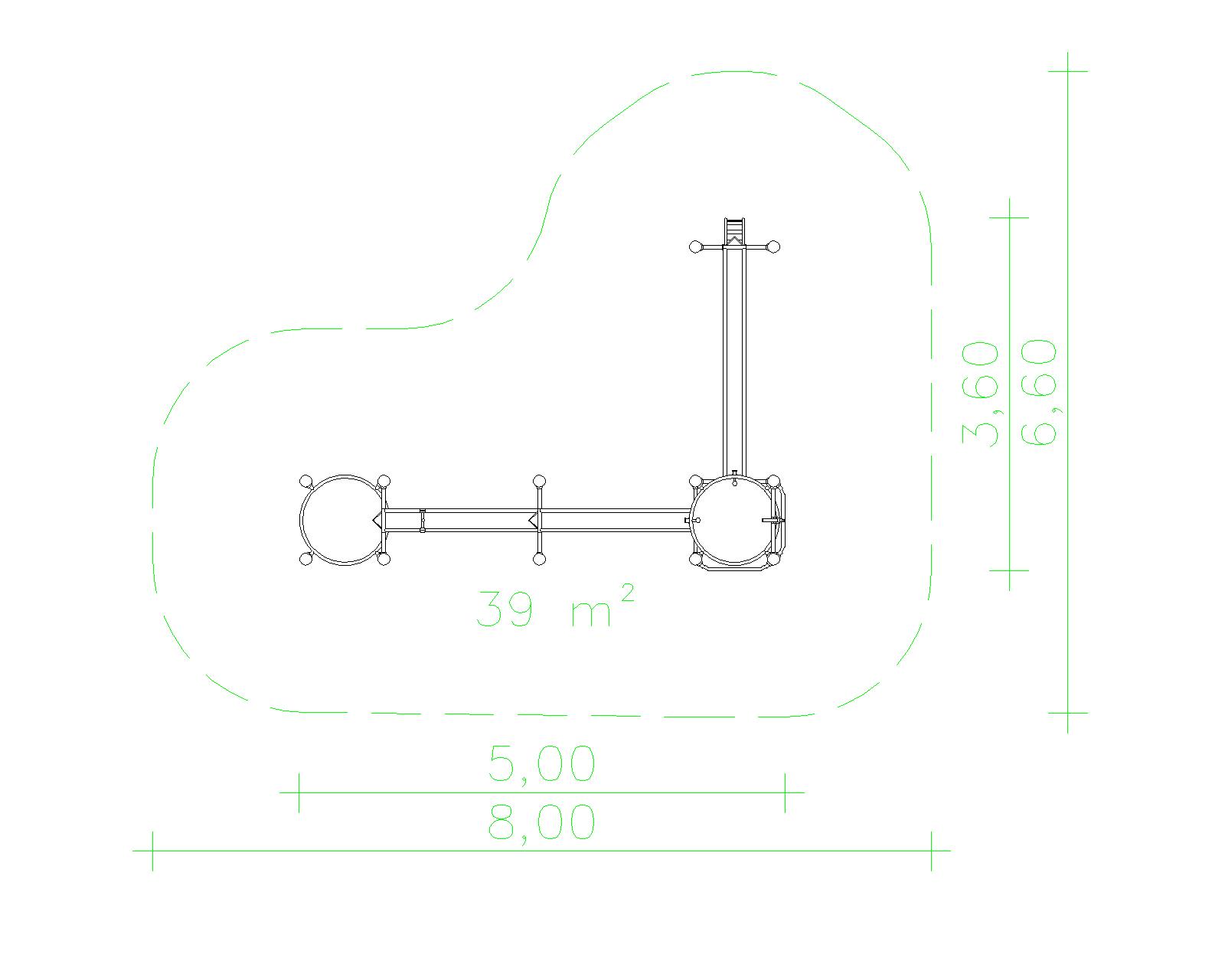

  • Место установки (Д х Ш х В)
    8,00 х 6,60 х 1,70 м
  • Кол-во монтажников
    2
  • Время монтажа
    3 часа
  • Вес одного элемента max
    60,00 кг
  • Вес общий
    405,00 кг
  • Высота падения
    1,25 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34075-702
Цена: 2 571 920

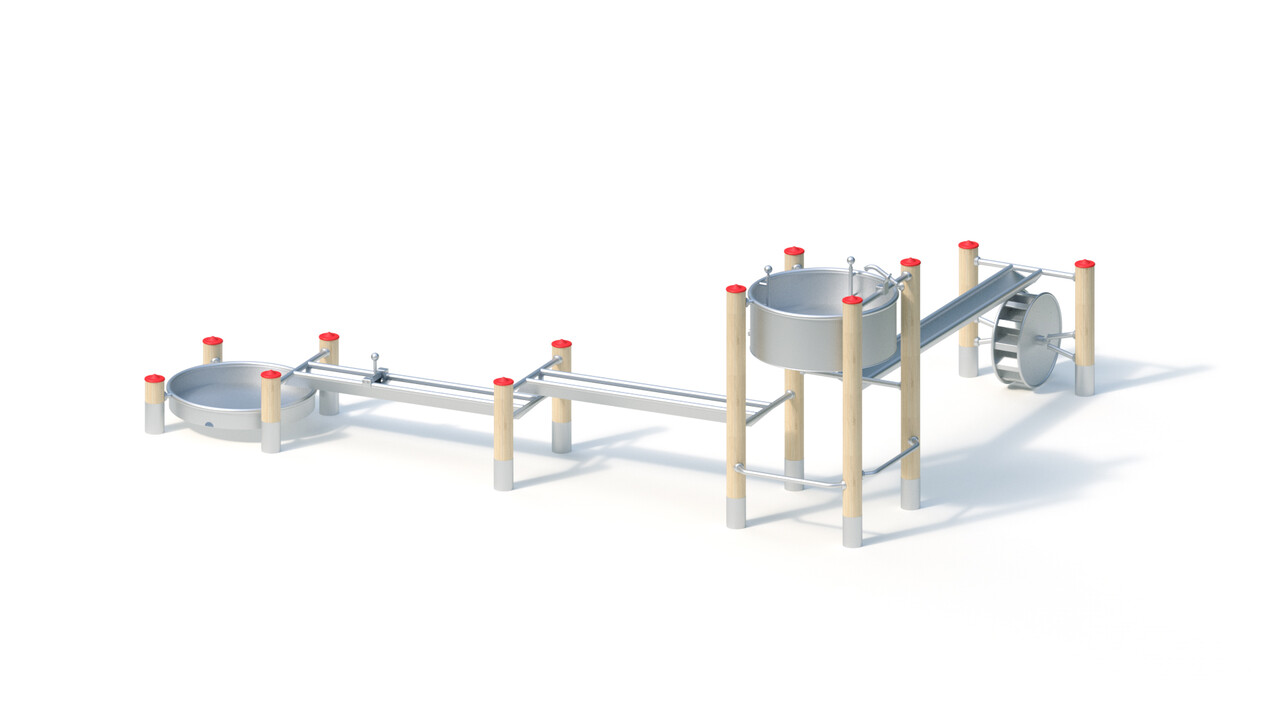

Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Навесные детали. Соединительные трубки между стойками выполнены из нержавеющей трубы Ø38 x 2,5 мм. Изогнутая труба из нержавеющей стали Ø 33,7 x 2 мм в нижней части водной площадки служит подъемной ступенькой.

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на верхней соединительной опорной трубе Ø 38 мм. С обратной стороны крана предусмотрено подключение к садовому шлангу с насадкой ½” и ¾”.

Ёмкость. Емкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 2 сливные трубы и резиновые конусы с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм.

Желоб 2,40 м. Сварная конструкция желоба длиной 2,40 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Водяное колесо. Сварная конструкция водяного колеса Ø 0,60 м выполнена из нержавеющей стали.  Колесо состоит из 12 закрытых боковыми стенками лопастей и вращается с помощью роликовых подшипников. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм.

Желоб 1,60 м (2 шт.). Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Террасная чаша. Сварная конструкция чаши высотой 0,14 м и диаметром 0,90 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. В основании чаши расположено отверстие для слива воды.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 12 шт., объем бетона составит 0,77 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
