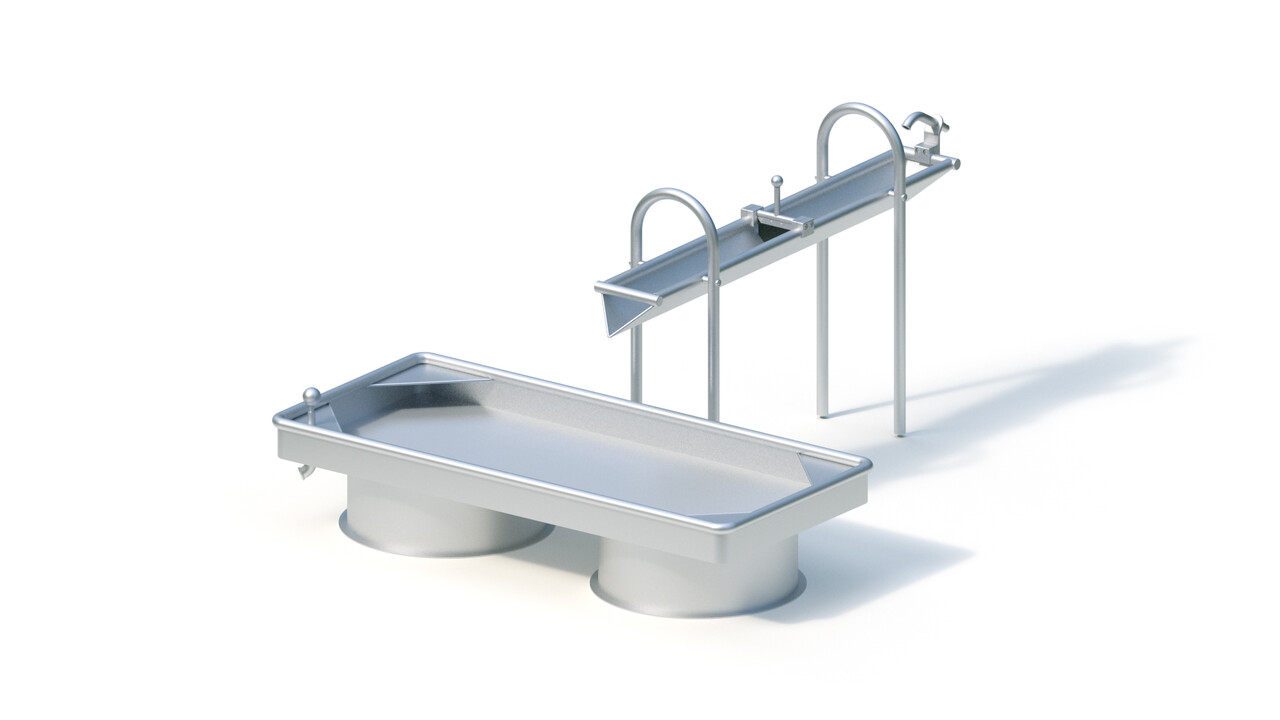

Водная площадка 0-34036-000

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на кромку желоба, описание насоса см. отдельно на сайте.

Желоб. Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Стол. Сварная конструкция стола (арт. № 0-33445-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,50 х 0,50 х 0,50 м в количестве 2 шт., объем бетона составит 0,25 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
