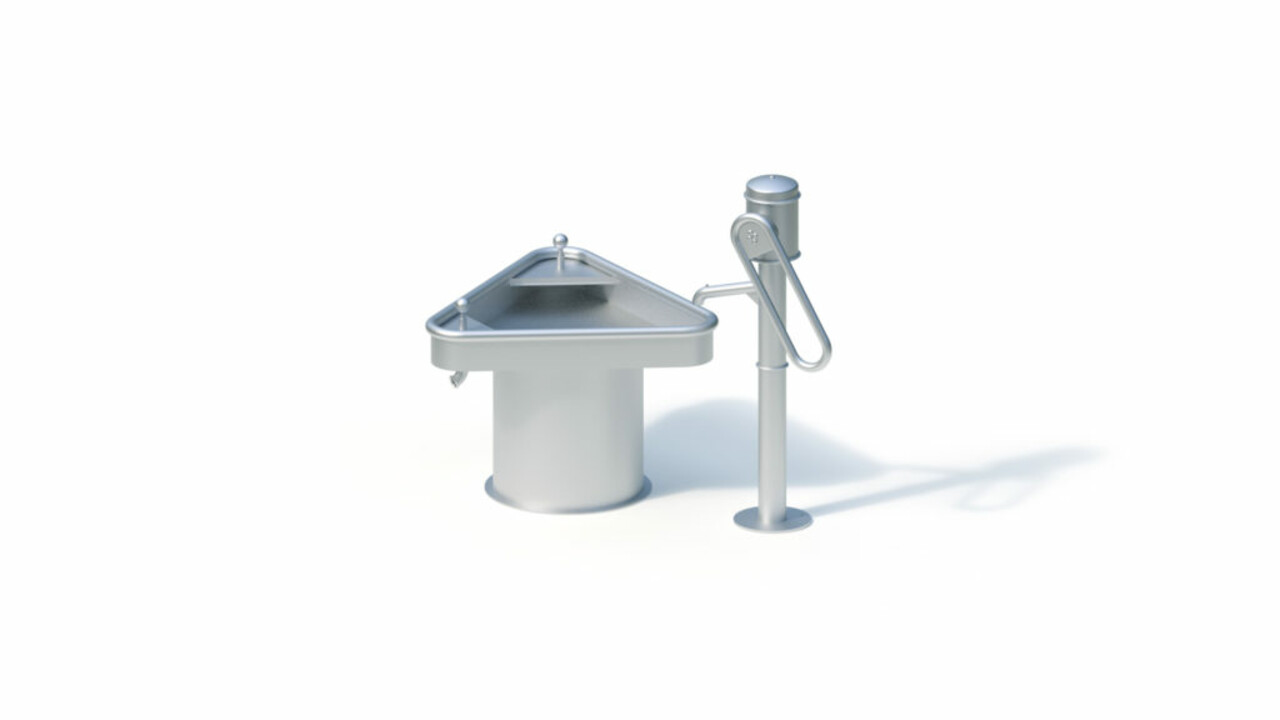

Водная площадка 0-34024-000

Характеристики
  • Размеры (Д х Ш х В)
    1,35 х 0,95 х 1,17 м

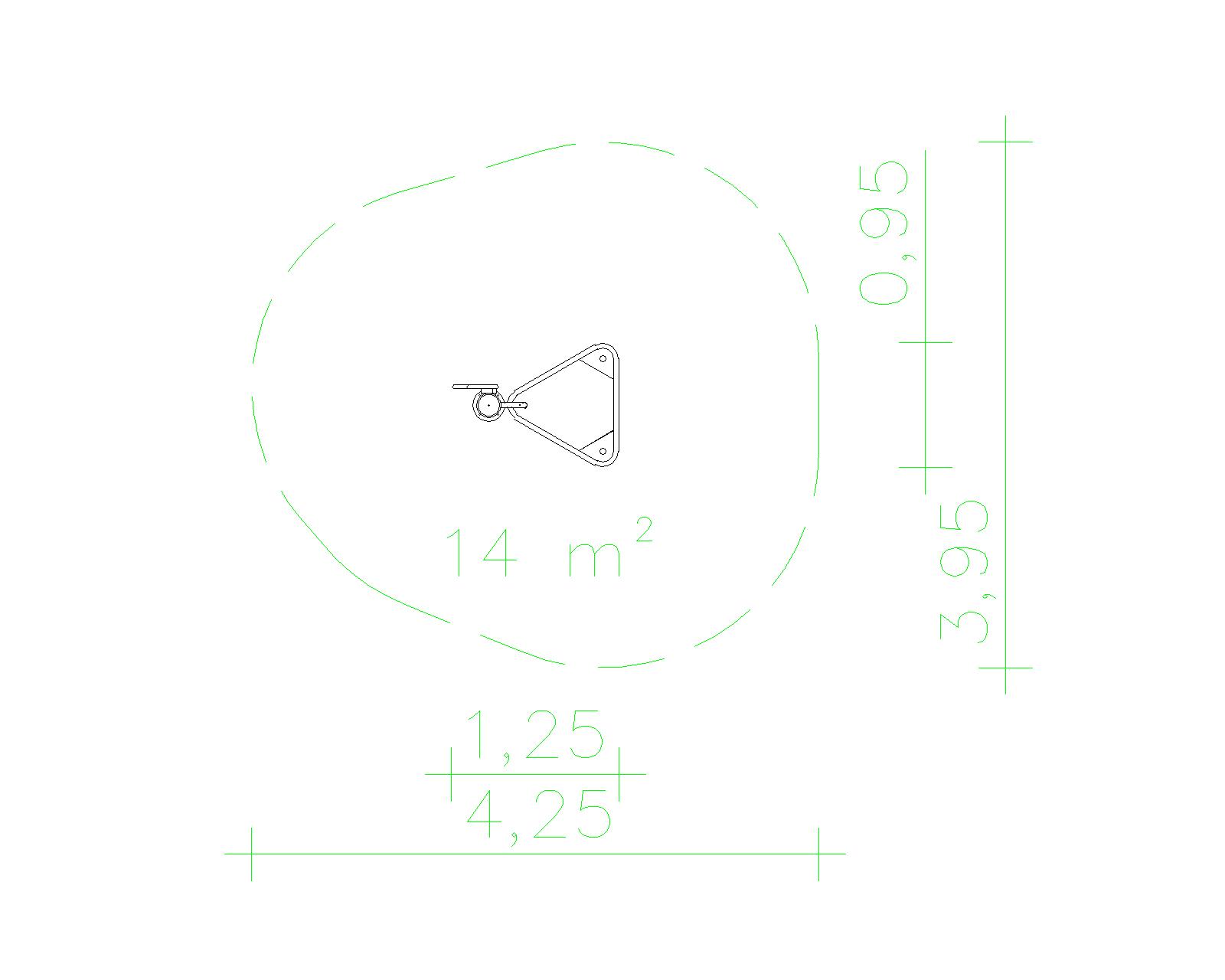

  • Место установки (Д х Ш х В)
    4,35 х 3,95 х 1,17 м
  • Кол-во монтажников
    2
  • Время монтажа
    1 час
  • Вес одного элемента max
    55,00 кг
  • Вес общий
    105,00 кг
  • Высота падения
    0,50 м
  • Материал
    нержавеющая сталь AISI 304
Арт.: 0-34024-000
Цена: 1 061 670
Общее описание

Водяной насос. Водяной насос (арт. № 0-33130-001) высотой 1,17 м для прямого подключения к водопроводу, диаметр присоединения 1¼”, диаметр подающей трубы должен быть не менее ¾”. Конструкция из нержавеющей стали с герметичным корпусом, насосный механизм с роликовыми подшипниками и подшипниками скольжения, верхний корпус насоса с рукояткой. На зимний период необходимо снимать рукоятку, при этом закрывающая крышка для оставшейся нижней части насоса входит в комплект поставки. Насос водной площадки предназначен для установки на твердую поверхность, например, на тумбу или бетонный фундамент. Для подключения водяного насоса к напорному водопроводу требуется доукомплектовать систему вентильным блоком (арт. № 0-33190-000). При этом важно соблюдать рекомендации завода-изготовителя по расстоянию и диаметрам водопроводных линий. Максимальная производительность насоса 0,2 л за одно нажатие рычага, насос позволяет произвести 25 нажатий на рычаг в минуту, при этом расход составит 5 л/мин.

Фланец насоса. Фланец (арт. № 1040065) предназначен для крепления водяного насоса к бетонному основанию ниже игрового уровня.

Стол. Сварная конструкция стола (арт. № 0-33480-000) с 2 отверстиями изготовлена из нержавеющей стали. Габаритные размеры стола составляют 0,85 х 0,94 м, а общая высота 0,65 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды.

Фундамент. Фундаментный блок для установки водной площадки изготавливаются по месту. Необходимо отлить фундамент размером 0,50 х 0,50 х 0,50 м в количестве 1 шт., объем бетона составит 0,13 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
