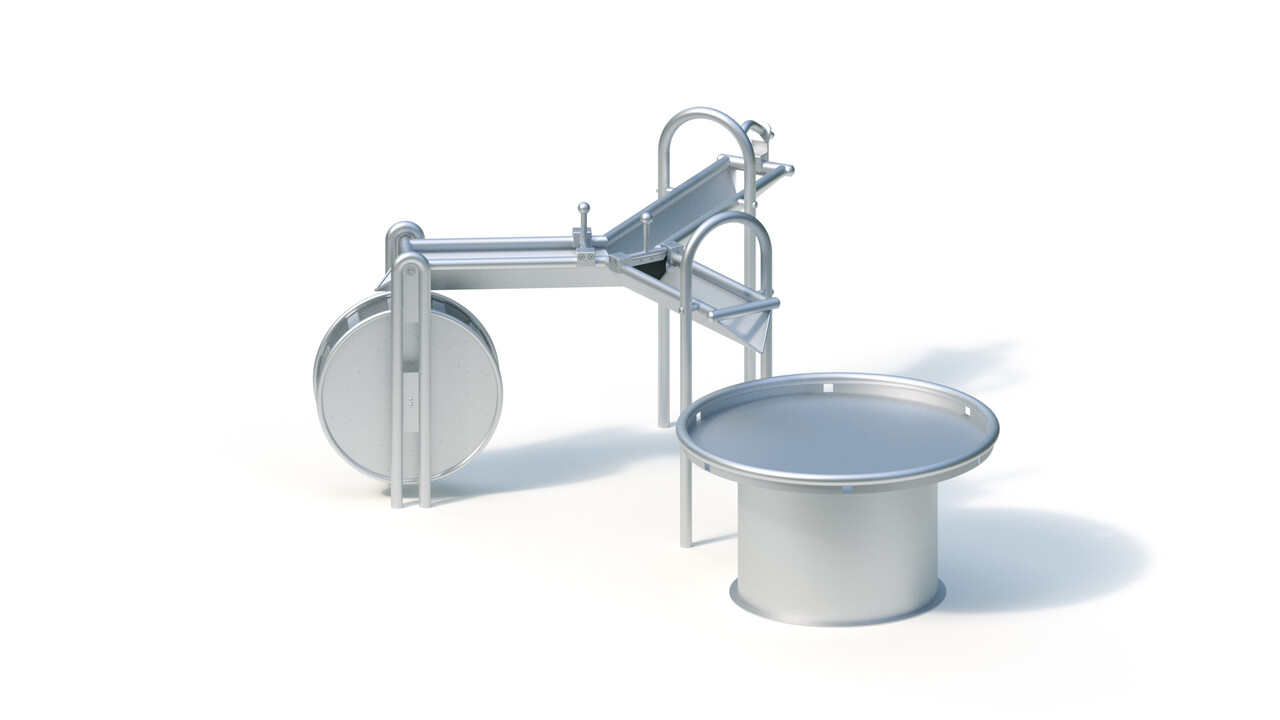

Водная площадка 0-34034-001

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на кромку желоба, описание насоса см. отдельно на сайте.

Желоб Y-образный. Сварная конструкция желоба изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб имеет 2 излива для подачи воды на другие элементы водной площадки.

Затвор (2 шт.). Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Водяное колесо. Сварная конструкция водяного колеса Ø 0,60 м выполнена из нержавеющей стали.  Колесо состоит из 12 закрытых боковыми стенками лопастей и вращается с помощью роликовых подшипников. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм.

Стол круглый. Сварная конструкция стола (арт. № 0-33451-000) с 6 отверстиями для слива воды изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,5 мм, диаметр трубы кромки 38 мм. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

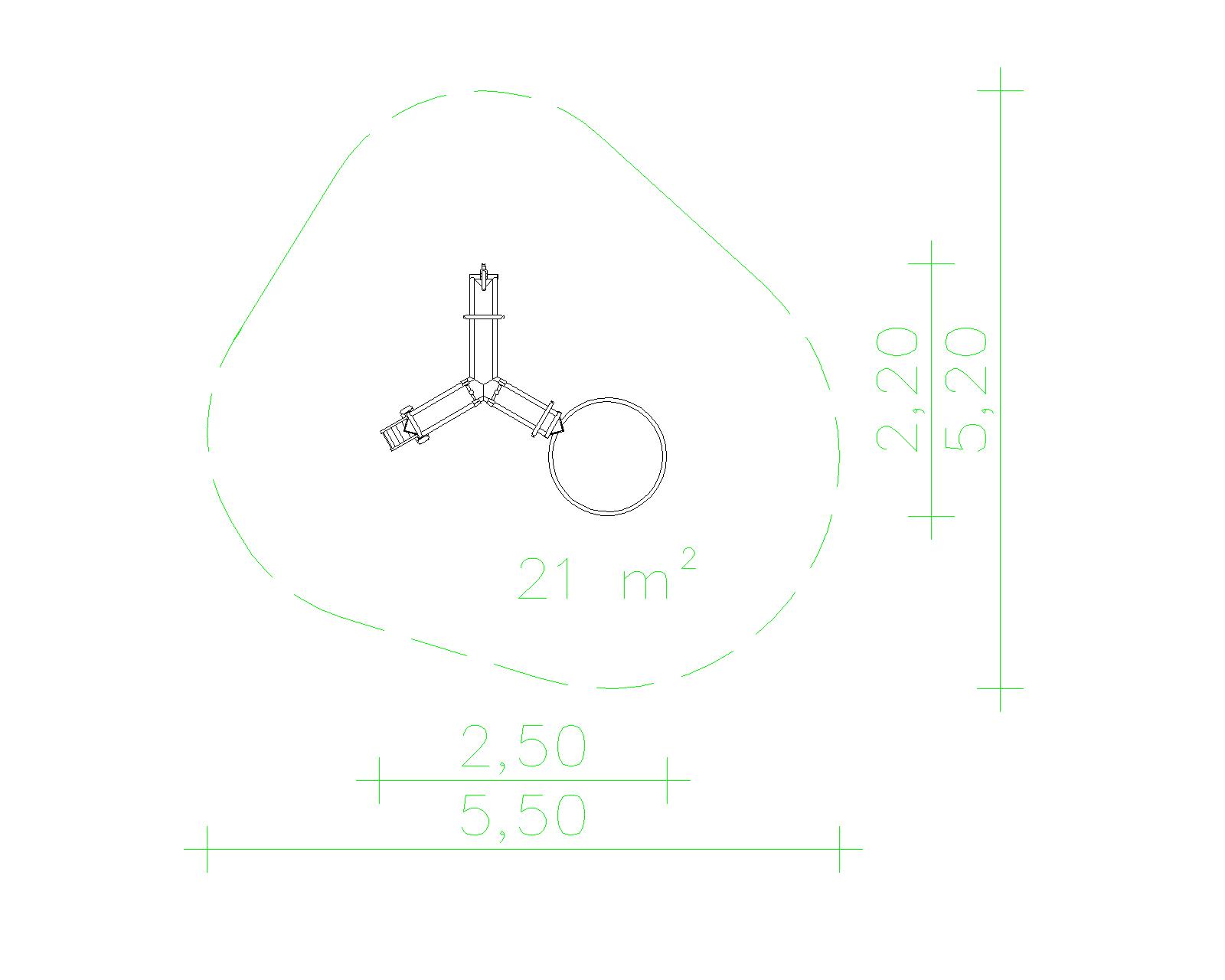

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,50 х 0,50 х 0,50 м в количестве 2 шт. и 0,50 х 0,70 х 0,50 м - 1 шт., объем бетона составит 0,43 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
