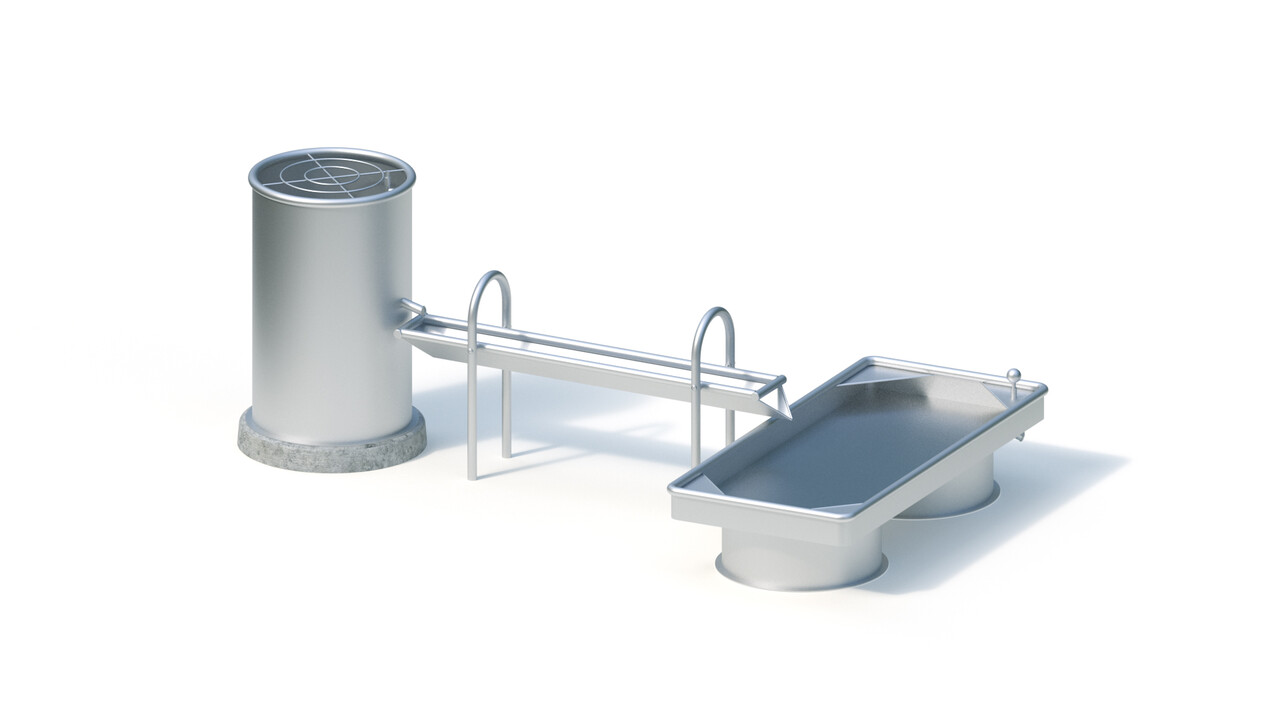

Водная площадка 0-34040-000

Резервуар. Сварная конструкция резервуара (арт. 0-33410-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Верхняя решетка служит защитой от проникновения внутрь людей. Резиновый конус с замком предназначен для полного удаления воды из резервуара. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца. Объем воды резервуара составляет 140 л., высота – 1,04 м. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Кольцевой фундамент. Бетонный фундамент размером Ø 0,76 (0,45) x 0,10 м и весом 64,00 кг (арт. № 15165) имеет закругленные края. Он является основанием для крепления резервуара через 4 предусмотренных для этого отверстия.

Желоб. Сварная конструкция желоба длиной 1,60 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Стол. Сварная конструкция стола (арт. № 0-33445-000) с 1 сливной трубой изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм, диаметр трубы кромки 38 мм. Труба для слива воды имеет резиновый конус и замком для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить размером 0,50 х 0,50 х 0,50 м в количестве 2 шт., объем бетона составит 0,25 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
