Водная площадка 0-34060-702

Характеристики
  • Размеры (Д х Ш х В)
    4,75 х 1,75 х 1,40 м

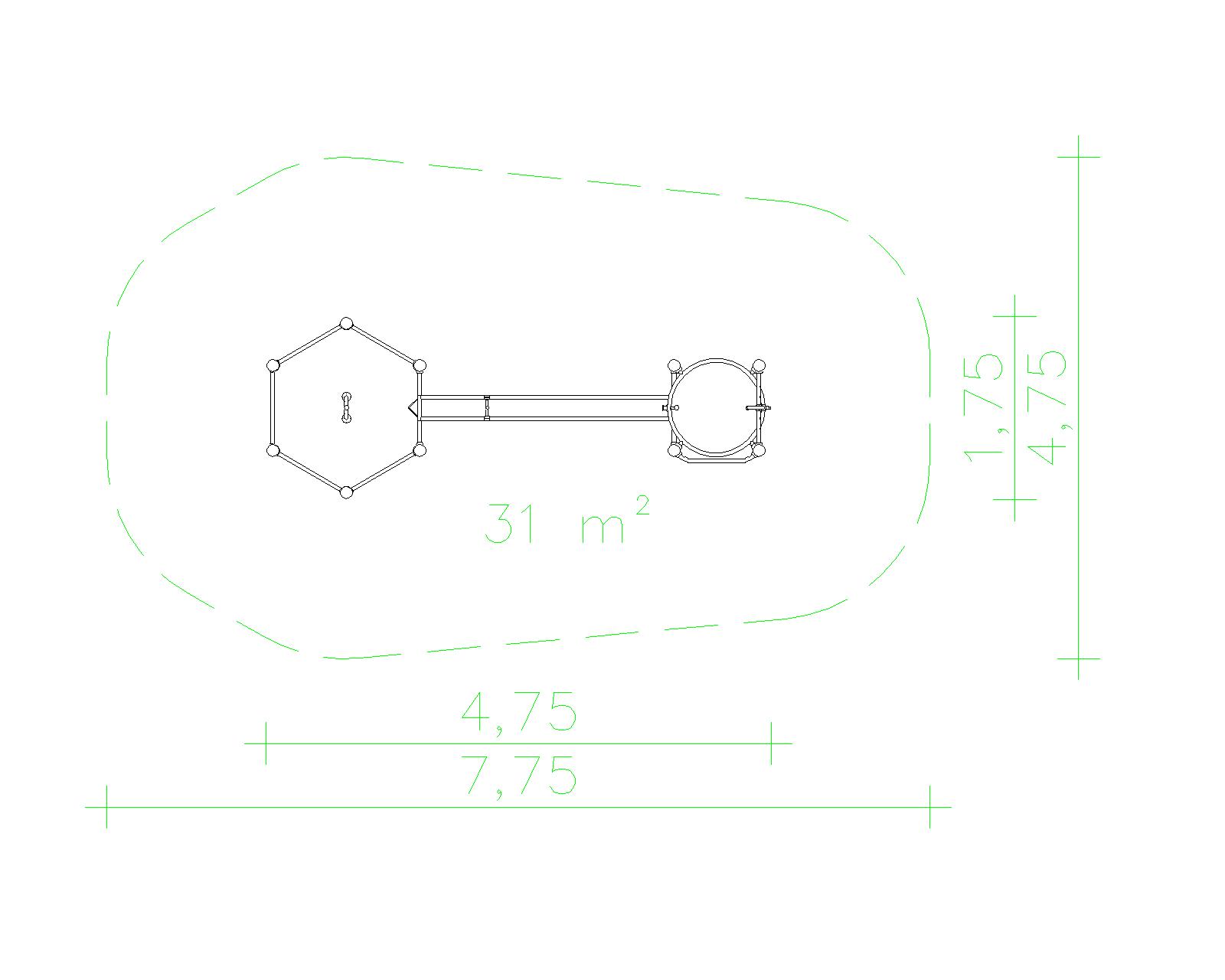

  • Место установки (Д х Ш х В)
    7,75 х 4,75 х 1,40 м
  • Кол-во монтажников
    2
  • Время монтажа
    2 часа
  • Вес одного элемента max
    63,00 кг
  • Вес общий
    270,00 кг
  • Высота падения
    0,95 м
  • Материал
    акация, нержавеющая сталь AISI 304
Арт.: 0-34060-702
Цена: 1 977 050

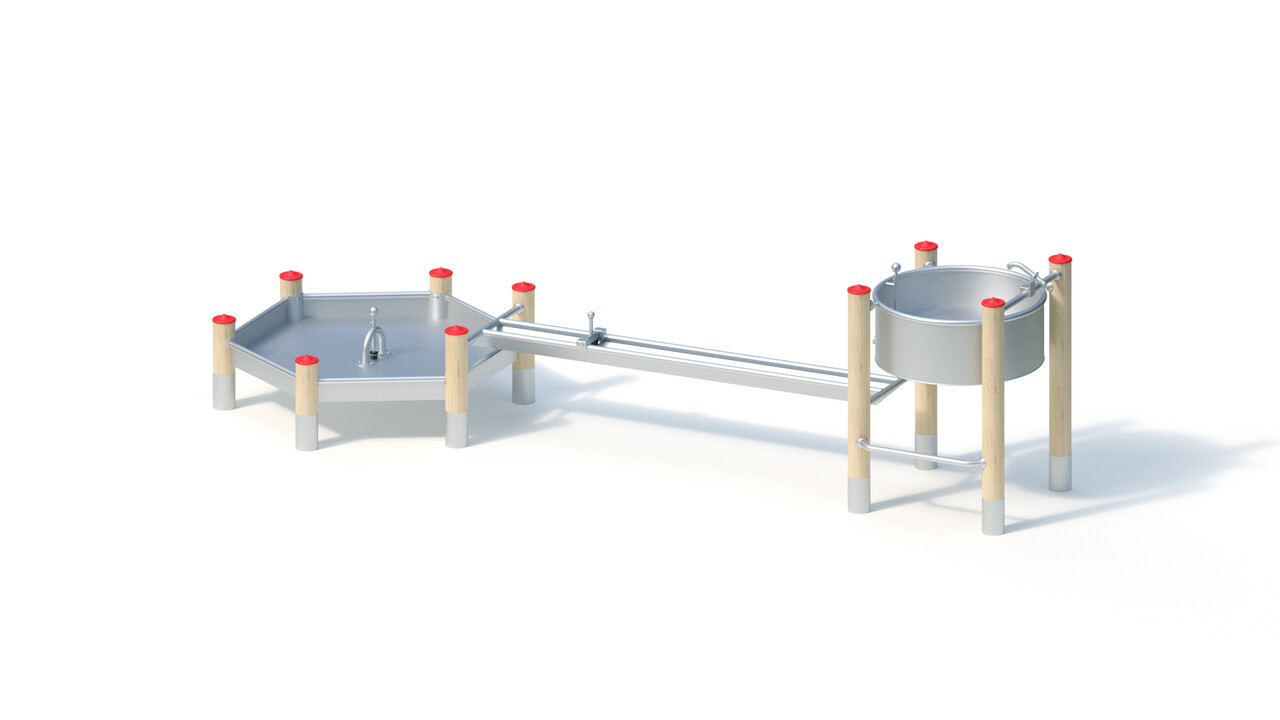

Общее описание

Стойки. Стойки подиума выполнены из цилиндрической фрезерованной акации диаметром 120 мм. Незащищенная торцевая поверхность закрыта несъемным колпачком из нержавеющей стали. Нижняя часть стойки обрамлена трубой из нержавеющей стали с вырезом в качестве закладной для бетонирования.

Навесные детали. Соединительные трубки между стойками выполнены из нержавеющей трубы Ø38 x 2,5 мм. Изогнутая труба из нержавеющей стали Ø 33,7 x 2 мм в нижней части водной площадки служит подъемной ступенькой.

Ёмкость. Емкость для воды из нержавеющей стали Ø 0,68 м имеет в нижней части 1 сливную трубу и резиновый конус с замком для полного удаления воды. Толщина листа, из которой изготовлена ёмкость водной площадки составляет 2 мм, диаметр трубы кромки 38 мм.

Кран. Кран из нержавеющей стали (арт. № 0-33125-000) крепится с помощью зажима на верхней соединительной опорной трубе Ø 38 мм. С обратной стороны крана предусмотрено подключение к садовому шлангу с насадкой ½” и ¾”.

Желоб. Сварная конструкция желоба длиной 2,40 м изготовлена из нержавеющей стали. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2 мм, диаметр трубы кромки 38 мм. Желоб обладает функцией бесступенчатого наклона для установки под необходимым углом для слива воды.

Затвор. Клапанный затвор предназначен для перекрытия и хранения воды в водосточном желобе. Устройство в процессе монтажа перемещается вдоль желоба и крепится в нужном месте. С помощью ручки из нержавеющей стали затвор поворачивается, а запирающий лепесток из резины с тканевой вставкой перекрывает воду.

Стол. Сварная конструкция шестиугольного стола высотой 0,80 м изготовлена из нержавеющей стали. Габаритные размеры стола 1,40 х 1,70 м. Толщина листа, из которой выполнен этот элемент водной площадки составляет 2,0 мм. Отверстие для слива воды имеет резиновый конус и замок для полного удаления воды. В углах стола расположены 4 полки. Крепление основания происходит с помощью анкеров нижнего фланцевого кольца.

Компоненты. Древесина белой акации покрыта водоотталкивающим воздухопроницаемым защитным покрытием. Помимо защиты от влаги, эта обработка уменьшает растрескивание. Модульные навесные части направляют свои усилия непосредственно на стойки через специальное крепление-адаптер. Резьбовые соединения защищены от несанкционированного ослабления заглушками.

Фундамент. Фундаментные блоки для установки водной площадки изготавливаются по месту. Необходимо отлить фундаменты размером 0,40 х 0,40 х 0,40 м в количестве 10 шт., объем бетона составит 0,64 м³.

По запросу высылаем 2-D и 3-D чертежи в Автокаде.
